国自产在线精品一本无码中文|伊伊综合在线视频无码精品|91久热欧美极品第一页|国产精品久久自在自线

中文別名：二氧化錫

分子式(Formula)： SnO₂

分子量(Molecular Weight)： 150.69

CAS No.： 18282-10-5

質(zhì)量指標(biāo)(Specification)

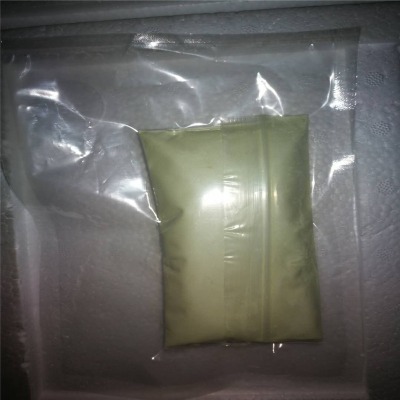

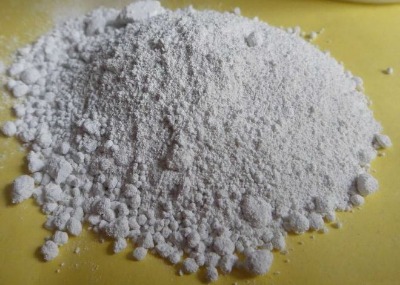

外觀（Appearance）： 白色、淡黃色或淡灰色四方、六方或斜方晶系粉末

含量（Purity）： 99.60%-99.99%)

物化性質(zhì)(Physical Properties)

化學(xué)成分：SnO2：99.85%；Cu：0.0014%

SnO2同時(shí)是一種優(yōu)秀的透明導(dǎo)電材料。它是第一個(gè)投入商用的透明導(dǎo)電材料,為了提高其導(dǎo)電性和穩(wěn)定性,常進(jìn)行摻雜使用,如SnO₂：Sb、SnO₂：F等。SnO2和其摻雜都具有正方金紅石結(jié)構(gòu)（tetragonal rutile）,如圖所示。紅色為O,黑色為Sn,SnO2由兩個(gè)Sn和四個(gè)O原子組成,晶格常數(shù)為a=b=0.4737nm,c=0.3186nm,c/a=0.637。O^2-=0.140nm,Sn^4+=0.071nm。SnO2是n型寬能隙半導(dǎo)體,禁帶寬度為3.5-4.0eV,可見光及紅外透射率為80%,等離子邊位于3.2μm處,折射率>2,消光系數(shù)趨于0.SnO2附著力強(qiáng),與玻璃和陶瓷的結(jié)合力可達(dá)20MPa,莫氏硬度為7—8,化學(xué)穩(wěn)定性好,可經(jīng)受化學(xué)刻蝕。SnO2作為導(dǎo)電膜,其載流子主要來自晶體缺陷,即O空位和摻雜雜質(zhì)提供的電子。

二氧化錫（SnO₂）電極廣泛應(yīng)用于高檔光學(xué)玻璃的熔煉以及電解鋁行業(yè),二氧化錫電級(jí)尤其適用于火石類玻璃、鋇火石、鋇冕,以及重冕玻璃等的熔煉,且對(duì)玻璃不產(chǎn)生污染。此項(xiàng)成果已通過河南省科技廳組織的專家鑒定,整體性能指標(biāo)在國內(nèi)處于領(lǐng)先水平,二氧化錫電級(jí)主要指標(biāo)已達(dá)到國際先進(jìn)水平。

SnO2電極性能技術(shù)指標(biāo)

1、體積密度6.38-6.58g/cm3

2、抗彎強(qiáng)度

室 溫 1155kg/cm2

1000℃ 641kg/cm2

1200℃ 166kg/cm2

1400℃ 95kg/cm2

3、電阻率(Ω· cm)

室 溫 93

400℃ 6.1000

600℃ 1.4000

800℃ 0.0200

900℃ 0.0150

1000℃ 0.0098

1100℃ 0.0084

4、抗鈉鈣玻璃侵蝕速率(mm/h)

1000℃ 0.53 x 10-3

1100℃ 0.63 x 10-3

5、熱膨脹率(1200℃ )

0.69%

SnO₂是一種重要的半導(dǎo)體傳感器材料,用它制備的氣敏傳感器靈敏度高,被廣泛用于各種可燃?xì)怏w、環(huán)境污染氣體、工業(yè)廢氣以及有害氣體的檢測和預(yù)報(bào)。以SnO2為基體材料制備的濕敏傳感器,在改善室內(nèi)環(huán)境、精密儀器設(shè)備機(jī)房以及圖書館、美術(shù)館、博物館等均有應(yīng)用。通過在SnO2中摻雜一定量的CoO、Co2O3、Cr2O3、Nb2O5、Ta2O5等,可以制成阻值不同的壓敏電阻,在電力系統(tǒng)、電子線路、家用電器等方面都有廣泛的用途。

SnO₂由于對(duì)可見光具有良好的通透性,在水溶液中具有優(yōu)良的化學(xué)穩(wěn)定性,且具有特定的導(dǎo)電性和反射紅外線輻射的特性,因此在鋰電池、太陽能電池、液晶顯示、光電子裝置、透明導(dǎo)電電極、防紅外探測保護(hù)等領(lǐng)域也被廣泛應(yīng)用。而SnO₂納米材料由于具有小尺寸效應(yīng)、量子尺寸效應(yīng)、表面效應(yīng)和宏觀量子隧道效應(yīng),在光、熱、電、聲、磁等物理特性以及其他宏觀性質(zhì)方面較傳統(tǒng)SnO₂而言都會(huì)發(fā)生顯著的變化,所以可以通過運(yùn)用納米材料來改善傳感器材料的性能。
