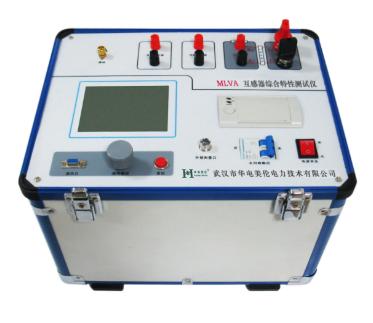

互感器特性綜合測試儀又稱為互感器測試儀、伏安特性綜合測試儀、互感器特性測試儀、電流電壓互感器測試儀、CT特性測試儀、PT特性測試儀等�；ジ衅魈匦跃C合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計,還可作變壓器極性判別測試,是一臺性能價格比較高的多功能試驗儀器。

儀器采用高效低耗優質材料和特殊繞法的升壓器,單片機微處理器進行數據采集、分析和存儲,內置微型打印機,可打印測試數據和曲線,測量CT變比時,可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特,是現場人員不可多得的儀器。

2、單機輸出2500V/1000A;

3、可做5A/5A-25000A/5A、5A/1A-5000A/1A的互感器;

4、僅需設定測試電壓和電流,設備便可自動快速完成測試,無需培訓,容易掌握;

5、單機輸出容量大、功能全、精度高、性能獨特;

6、320×240大液晶顯示,全中文圖形界面;

7、采用進口旋轉鼠標,設定試驗數值時更快更簡單;

8、測試時可直接顯示伏安曲線,圖形清晰,直觀方便;

9、自帶快速打印機,支持測試結果現場打印;

10、自帶大容量存儲器,可保存1000組試驗數據,掉電后不丟失,可隨時存取;

11、USB通信接口,方便連接新式筆記本電腦,可上傳測試數據進行編輯、保存或打印;

12、集多種儀器功能于一體,輕松實現一機多用,有效提高工作效率,降低勞動強度。

13、支持離線和在線檢測。

一、功能

可做電流互感器(CT): 可做電壓互感器(PT):

1、比差測試 1、比差測試

2、角差測試 2、角差測試

3、二次直流電阻測量 3、伏安特性測試

4、伏安特性測試 4、變比測試

5、變比測試 5、極性判別

6、極性判別 6、5%或10%誤差曲線

7、5%或10%誤差曲線 7、實際二次負荷測量

8、實際二次負荷測量 8、二次側交流耐壓

9、一次通流試驗 9、二次側直流電阻

10、退磁

二、主要技術參數

工作電源:AC220V

伏安輸出電壓:0-2500V

伏安輸出電流:0-15A

變比輸出電流:0-1000A

伏安測量精度:< 0.5%

變比測量精度:< 0.5%

CT負荷測量:0.1——20Ω/精度<0.5%

PT負荷測量:10VA——500VA/精度<0.5%

角差測量:5%/20%/100%/120%/誤差 4分

比差測量:5A/5A-25000A/5A/誤差0.1級

工作溫度:-10~40℃

體積:380X260X260(mm)

重量:25(Kg)

2、調壓器開關及輸出開關在斷開位置方向可接線和拆線。

3、試驗前本裝置應可靠接地。

4、做完試驗后應及時回零,嚴禁在高電壓,大電流下長時間停留。

常見故障維護

1、打開電源開關后液晶無顯示。

處理方案:檢查電源輸入線是否接好。

2、伏安特性試驗時無電壓、電流輸出。

處理方案:檢查調壓開關(過流保護)是否打開。

3、伏安特性試驗時有電壓無電流。

處理方案:檢查測試回路線是否接好。

4、變比試驗時無電流輸出。

處理方案:檢查一次測試線是否接好。

5、開機試驗調壓開關跳閘。

處理方案:檢查互感器結地點是否斷開。

液晶對比度調整

1、當設備液晶顯示過暗或過亮?xí)r可通過面板上的電位器(端子4)進行調整。

更換打印紙

1、首先斷開電源,將打印機面板打開,捏緊伸縮紙軸的兩端,從打印機上取下紙卷軸,將新紙卷套在紙卷軸上,捏緊紙軸兩端,將紙軸放回原處,松手后紙軸會卡在紙軸架上,確認紙軸已安裝牢固。

2、把新紙卷的紙頭用剪刀剪成類似三角形狀,打開電源,按下裝紙鍵3秒,機頭轉動,這時將剪好紙頭的紙卷推入機頭底部進紙口,紙便會被打印機卷進機頭,待打印紙從出紙口露出一段后,關上電源,然后將打印紙的紙頭從前蓋板的出紙口中穿出,合上打印機面板即可。

2、D型與F型前換紙面板式:安裝極為簡單方便,請把整個打印機插入儀器或設備面板的安裝孔內,把塑料卡條從設備面板后面夾緊打印機并擰緊螺絲。

裝紙一般過程

① 取下打印機的前蓋板

② A型面板式微打必須從儀器面板上取下。注意在操作之前必須關斷微打電源。D型、F型前換紙面板式及T型臺式可跳過這步。

③ 取下紙卷軸,按上新紙卷,將紙軸放回打印機的導槽內,并確認紙卷軸已安裝牢固,不會掉出。

④ 將紙端剪成三角形或剪齊。

⑤ 接通打印機電源,打印機走紙一點行后,按SEL鍵、使SEL指示燈滅,再按LF鍵使機頭轉動,用手將紙頭送入機頭下面的入紙口處,紙便會徐徐進入機頭,直到紙從機頭正前方露出為止,再按下 LF或SEL鍵、機頭停止轉動→蓋上打印機蓋板,將紙從前蓋板的出紙口中穿出。

更換色帶盒

更換色帶只限針式打印機,熱敏打印機只需專用熱敏紙無須更換(耗材)色帶。注:熱敏紙有正反兩面,只有正面才能打印內容。

更換色帶盒的過程如下:

① 打開打印機前蓋板。

② 先抬起色帶盒右端,再抬起左端(帶旋鈕的一端)色帶盒即被取下。

③ 將新色帶盒左端輕輕放在機頭齒輪軸上,按箭頭方向轉動色帶盒上的旋鈕,直到色帶盒的式端落到底后再放下色帶盒的右端.

④ 裝上打印機蓋板,先將前蓋板上部掛在機架上、注意對準指示燈和按鍵,再稍用力向機架方向按前蓋板下部,將前蓋板扣在機架上。
