三個短路故障傳感器

一個接地故障傳感器

一個讀數儀表

連接導線是電纜和/或光纜

讀數儀表裝在一個塑料盒中,讀數儀表中配有時間復位電路及賦值電路接地故障由一個閃光的led燈指示,每根電纜上的短路故障由一個閃光的LED燈指讀數儀表配有測試/復位按鈕每一個傳感器由塑料外殼和檢測短路及接地故障引起脈沖電流的線圈組成,根據傳感器不同的版本,連接導線或固定于傳感器上,或由光纖插接傳感器,外殼采用注塑成型并滿足IP使用條件。光纖可在傳感器和讀數儀表之間通過高壓區安全傳送數據,這種光纖由PMMA制造,其有效長度達10米。

接地故障動作電流:10A-100A

精確度:±10%

環境溫度:-25~ 70℃

環境濕度: 40℃相對濕度≤95%

功率:待機 ≤0.01mA;指示 ≤0.5mA

電源提供:鋰電池 3.6V/2.25Ah

自動復位時間:7Sec-2h-4h-8h可設置,其它設置可預訂

輸出繼電器觸點容量: 230V AC 1A / 125VDC 1A / 30VDC 2A

尺寸(W×H×D)

面板安裝類讀數儀表:92×46×63mm

表面安裝類讀數儀表:92×140×42mm

傳感器短 路 傳 感 器:38×38×26mm

接地故障傳感器:38×38×26mm

2、接地報警指示:當接地傳感器檢測到接地線路中電流達到或超過接地電流啟動報警不足定值時(此值可根據用戶要求出廠前整定),發了報警信號,主機通過電纜或光纖接收到此信號后,產生相應的報警指示信號(指示燈快閃)。

3、電池低電量報警指示:當指示器內電池電壓從3.6V降至2.7V時,產生報警信號,以提示維修人員更換電池。

4、報警信息遠傳:指示器主機可根據不同報警指示信號驅動相應繼電器動作,用以進行信號的遠程傳輸。

5、自動復位:當指示器產生報警后,在整定的時間內,若無人工進行復位,指示器可自動進行復位。

6、測試及復位:當指示器產生報警且故障消除后(指示燈慢閃),此時可通過按下指示器主機面板上的按鈕清除報警狀態。在正常狀態下(無報警信號),可按偏住前面板的按鈕并保持1秒,面板上的短路、接地報警指示燈閃爍,故障遠傳繼電器吸合,說明工作狀態正常,在變成慢閃后(2秒后)再按此鈕可恢復成常態。

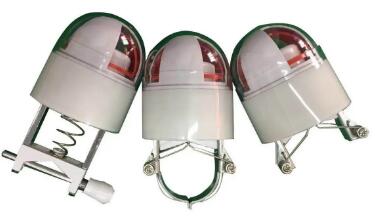

用來指示配電系統電力電纜線路發生短路故障的檢測裝置。

環境溫度:-25℃~+65℃;
環境濕度:≤95%;
使用壽命:20年以上;
安裝地點:戶內。
熱穩定電流:20kA/4s(短路)、600A/10s(接地);

相間故障工頻短路電流出廠保護定值為630A,為,宜根據電網變化(600~1000A)現場進行定值調整,連續可調、0.15s;

電纜網單相接地出廠整定值為30A,架空或復合網單相接地整定值為15A,宜根據電網變化(5~60A)現場進行定值調整,連續可調、0.8s。

顯示單元采用面板嵌入式結構,顯示動作信號及故障類型;
故障指示器的電流傳感器采用卡式結構;
指示器的傳感器部分與顯示單元應采用光纖傳輸,以保證絕緣強度滿足要求。
6.5.1自動、手動復歸及自檢

故障指示器在動作8小時后應能自動復歸;

主機面板上應有手動復歸和自檢功能;

故障指示器燈在檢測到故障(相間短路、接地短路)時應顯示紅色,在自檢狀態應顯示綠色,在正常狀態下不發光;

內附電池的顯示單元應提供低電量報警功能。

6.5.2顯示單元應有繼電器遠傳輸出接點或RS485、RS232接口。

6.5.3指示器故障檢測的原理和方式宜采用多種復合方式。

6.5.4故障指示器應能正確識別故障,不應因合閘勵磁涌流或其它瞬態引起誤動。

6.5.5故障指示器在采取一定的安全措施條件下宜能帶電維護,不影響正常供電。

6.5.6指示器宜采用電池和外部電源兩種供電方式(外部電源電壓AC220V)。

6.5.7故障指示器的電池應方便現場更換;在正常能耗狀態下,其壽命不低于8年。
