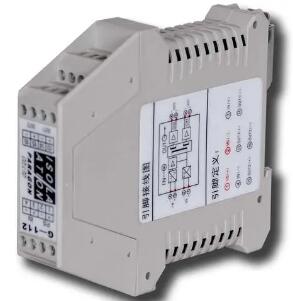

4~20mA 隔離傳輸,輸出直流電流或電壓信號。

單通道,一入一出。

輸入-輸出-電源之間隔離。

輸出信號零點和滿度可調整。

帶有工作電源指示燈。

模塊化彈出式表芯設計,可帶電拔插。

配合DCS/PLC等控制系統或其它單元組合儀表應用。

連接至控制系統:各款DCS/PLC 的AI卡,接收電流或電壓信號。

適用于連接的現場設備:二線制變送器。

標準的35mmDIN導軌卡式安裝。

傳輸精度:輸出相對于輸入的誤差,通常用相對誤差表示;

隔離強度:又叫隔離電壓強度,表示隔離配電器抗共模干擾的能力;

溫漂系數:傳輸精度隨環境溫度的變化率;

供電電壓:有220VAC,或者24VDC;

工作功耗:工作時所消耗的電流的大小;

配電電壓:給工業現場設備提供的電源電壓等級。

響應時間:放映隔離配電器對快速變化的信號的響應能力。

此外,隔離配電器還有:工作溫度、外形尺寸、保護功能、輸入阻抗、帶載能力等指標。

電源電壓:24VDC±10%

電源指示:通電時,綠色LED電源燈亮

電流消耗:< 45mA(24VDC供電時)

功率損耗:< 1.1W(24VDC供電時)

2 、輸入

輸入信號:變送器直流電流信號 4~20mA

輸入阻抗:100Ω

給變送器的配電電壓:18.5~28.5VDC

最大輸入電流限制:約 22mA

3、輸出

輸出電流:4~20mA; 其它指定電流

輸出電壓:1~5V;其它指定電壓

電流輸出允許負載:≤350Ω (注: 需特殊負載可定制)

電壓輸出阻抗:≤500Ω

輸出紋波:< 10mV p-p

4、綜合主要技術參數

標準精度:±0.1%

溫度漂移:±0.015% / ℃

響應時間:< 0.5s (10 ~ 90%)

穩定時間:≤3s

電源變化影響:<±0.1% (允許電壓范圍)

零點調整范圍:-5~+5% (通過零點旋鈕調整)

滿度調整范圍:95~105% (通過滿度旋鈕調整)

隔離能力:輸入-輸出-電源之間 1.5KV,1min,50Hz

絕緣電阻:輸入-輸出-電源之間 ≥100MΩ / 500VDC

工作環境溫度:-20~+60℃

儲存環境溫度:-40~+80℃

環境濕度范圍:5~95%(無冷疑)

外形尺寸:寬21×高114×深78(mm)

整機重量:約90g

2、提高過程控制系統測量準確性。

3、設備保護。通過隔離,切斷地環路,從而提高PLC、DCS等關鍵設備抗干擾,同時保護PLC、DCS以及設備自動化系統的安全穩定運行。
