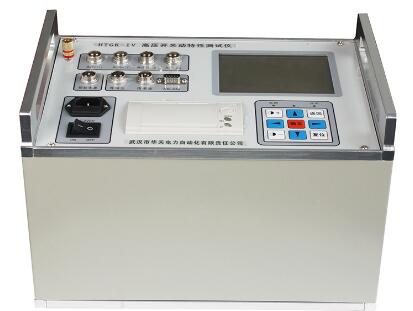

高壓開關機械特性測試儀,是一種全新檢測高壓斷路器機械動特性的專用儀器。高壓開關機械特性測試儀采用高科技技術,集計算機、打印機、測量接口電路、操作電源等于一體,是高壓斷路器檢測的新專用儀器。高壓開關機械特性測試儀上配置了兩種適用于不同距離、精度測試的位移傳感器,由儀器自動識別系統對選用的傳感器進行識別,完成對少油、多油、六氟化硫、真空高壓斷路器的測距、測速。在儀器的設計上,只需一次合(分)動作,即能將六個斷口的全部數據采樣記錄下來,用單鍵操作顯示測量結果,并能打印記錄測量數據,打印六個斷口的電流波形圖及一個斷口的動觸頭時間特性曲線圖。

高壓關機特性測試儀是針對各種高壓開關研制的一種通用型電腦智能化測試儀器。高壓關機特性測試儀應用光電脈沖技術,單片計算機技術及可靠的抗電磁輻射技術,配以精確可靠的速度/距離傳感器,可用于各種電壓等級的真空、六氟化硫、少油、多油等高壓開關的機械性參數的調試與測量。該儀器接線方便、操作簡單、操作時只需一次合(分)動作便可得到合(分)閘全部數據。并能打印所需的全部數據,斷口電流波形和動觸頭運動曲線,便于分析保存。

適且500KV電壓等級以內各種高壓斷路器的機械動特性測試

可實測行程和自定義行程

能夠實現斷路器的單合、單分、合分、重合,重分操作

接線方便,操作簡單,操作時只需一次合(分)動作便可得到合(分)全部數據,可選擇保存50組數據,提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖

機內配有時鐘電路,可顯示當前年、月、日、時、分、秒即使斷電,也能自動保存設置數據及測試數據

機內帶有延時保護功能斷路器動作后能自動切斷動作電源,很好的保護了斷路器設備和高壓開關測試儀

儀器內置直流電源,可選擇范圍:30-270V/10A,不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確

能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系

可配置上傳軟件,實現電腦存檔和網上查閱, 打印。

可測試作何型號種類的斷路器

高壓開關特性測試儀是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器合(分)閘順序、合(分)閘最大時間、三相不同期、同相不同期、合(分)閘時間、動作時間、彈跳時間、彈跳次數、彈跳幅、行程、開距、超行程、過行程、剛合(分)速度、最大速度、平均速度、金短時間、無流時間、電流波形曲線(動態)、時間行程速度動態曲線、時間行程速度動態曲線等機械動特性參數。

速度測試范圍:15ms 分辨率:0.01m/s 精度±1%讀數+2個字

行程測試范圍:不 限 分辯率:0.01mm 精度±1%讀數+2個字

直流電源選擇范圍:25-265V/10A 分辯率:1V 精度≤±1%

工作電源:AC220V ±10% 頻率:50Hz ±5%

環境溫度:-10°C~40°C 相對濕度:≤85%

絕緣電阻:≤2MΩ

介電強度:電源進線對機殼能承受1.5KV1分鐘的耐壓測試。

1、時間測量:12路

固有分閘(合閘)時間

分閘(合閘)相內不同期

分閘(合閘)相間不同期合閘(分閘)彈跳時間(彈跳次數)

測試范圍:0.1ms~999.99ms

準確度:0.5%±(1%讀數+2個字)

2、速度測量:剛分(剛合)速度

指定時間段(行程段或角度段)平均速度

分閘(合閘)最大速度

測速范圍:1mm傳感器 0.01~25.00m/s,

0.1mm傳感器 0.001~2.50m/s,

0.5°角度傳感器 1周波/ 0.5°

準確度:1mm傳感器 ±(1%讀數+1個字)

0.1mm傳感器 ±(2%讀數+1個字)

0.5°角度傳感器±(1%讀數+1個字)

3、行程測量:動觸頭行程(行程)

接觸行程(開距)

過沖行程

反彈行程(幅值)

傳感器:50mm,分辨率:0.1mm

傳感器:300mm(選配),分辨率:1mm

角速度B1傳感器:360°,分辨率:0.5 °,準確度:±1%

4、顯示屏:320×240液晶屏,對比度可調

5、數據存儲:可存儲100組測量數據

6、打印機:高速熱敏打印機

7、交流電源:AC 220V ± 10%;50Hz ± 2%

8、直流電源:輸出電壓:30~260V連續可調,輸出電流:≤15A(短時)

9、主機體積:380×280×140mm

10、使用環境: -10℃~+50℃

11、相對濕度:≤90%

b、同相不同期:指六斷口以上的開關,同相斷口的分(合)閘時間差。

c、彈跳時間:指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離(即彈跳)的累計時間值(即第一次接觸到完全接觸間的時間)。

d、分閘時間:處于合閘位置的斷路器,從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。

e、合閘時間:處于分閘位置的斷路器,從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。

f、重合閘時間:重合閘循環過程中,分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。

g、剛分(合)速度:指開關動觸頭與靜觸頭接觸時的某一指定時間內,或某一指定距離內的平均速度,以10ms為例,對分閘而言是指分閘后10ms內的平均速度,對合閘而言是合閘 前10ms內的平均速度。

h、開距:指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。

i、分(合)閘最大速度:指分(合)閘瞬時速度中的最大值,一般來說,該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。

j、分(合)閘平均速度:指開關動觸頭在整個動作過程中的行程與時間之比。

儀器平時不用時,應儲存在溫度-10~40。C,相對濕度不超過80%,通風、無腐蝕性氣體的室內。潮濕季節,如長時期不用,最好每月通電一次,每次約1小時。

1、只有合格的技術人員才可執行維修,防止火災或人身傷害。

2、使用適當?shù)?a href="/baike/list_1857.html">電源線。只可使用該產品專用、并且符合該產品規格的電源線。

3、正確地連接和斷開。當測試導線與帶電端子連接時,請勿隨意連接或斷開測試導線。

4、產品接地。該產品除通過電源線接地導線接地外,產品外殼的接地柱必須接地。為了防止電擊,接地導體必須與地面相連。在與該產品輸入或輸出終端連接前,應確保該產品已正確接地。

5、注意所有終端的額定值。為了防止火災或電擊危險,請注意該產品的所有額定值和標記。在對該產品進行連接之前,請閱讀該產品使用說明書,以便進一步了解有關額定值的信息。

6、請勿在無儀器蓋板時操作。如蓋板或面板已卸下,請勿操作該產品。

7、使用適當?shù)?a href="/baike/list_23.html">保險絲。只可使用符合該產品規定類型和額定值的保險絲。

8、避免接觸裸露電路和帶電金屬。產品有電時,請勿觸摸裸露的接點和部位。

9、在有可疑的故障時,請勿操作。如懷疑該產品有損壞,請聯系維修人員進行檢查,切勿繼續操作。

10、測試結束后要等放電完畢再拆除測試線。
