高壓負荷開關及組合電器,適用于三相交流10KV、50HZ的電力系統中,或與成套配電設備及環網開關柜,組合式變電站等配套使用,廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等,可作為環網供電或終端,起著電能的分配、控制和保護的作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關,第一部分:額定電壓

1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。

本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流。可開斷短路電流和防止設備缺相運行能力,開關有明顯可見的隔離斷口,配裝具有關合能力的接地開關電動彈簧機構,能夠遠動遠控。

1、海拔高度:2000m及以下

2、環境溫度:-25℃~+40℃

3、相對濕度:日平均值不大于95%,月平均值不大于90%

4、無導電性塵埃、腐蝕性氣體及水蒸汽體的場所

5、無火災、爆炸危險的場所

6、無經常性的劇烈振動的場所

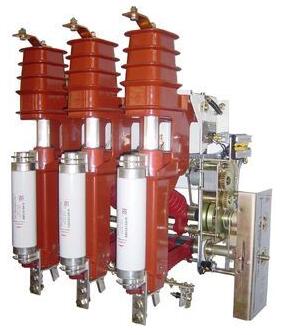

負荷開關及組合電器主要由框器、隔離開關(組合器的限流熔斷器在隔離開關上)、真空開關管 、接地開關、彈簧操作機構等組成。

產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構, 采用電動機(另配手動)彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關,接地開關之間互相聯鎖(機械聯鎖),以防止誤操作。

1、負荷開關是可以帶負荷分斷的,有自滅弧功能,但它的開斷容量很小很有限。
2、隔離開關一般是不能帶負荷分斷的,結構上沒有滅弧罩,也有能分斷負荷的隔離開關,只是結構上與負荷開關不同,相對來說簡單一些。
3、負荷開關和隔離開關,都可以形成明顯斷開點,大部分斷路器不具隔離功能,也有少數斷路器具隔離功能。
4、隔離開關不具備保護功能,負荷開關的保護一般是加熔斷器保護,只有速斷和過流
5、斷路器的開斷容量可以在制造過程中做的很高。主要是依靠加電流互感器配合二次設備來保護�？删哂卸搪繁Ｗo、過載保護、漏電保護等功能。

——利用分閘時主軸帶動活塞壓縮空氣,使壓縮了的空氣由噴嘴中高速噴出而吹滅電弧的;——-有整套滅弧裝置的滅弧管構成。(真空管)

A、可以隔離電源,有明顯的斷開點,多用于固定式高壓設備。

B、具有滅弧裝置和一定的分合閘速度,在合閘狀態下可以通過正常工作電流和規定的短路電路。

C、嚴禁帶負荷接通和斷開電路,常與高壓熔斷器串連使用。(功能接近于高壓斷路器,可以簡化配電裝置及繼電保護,降低設備費用)

A、垂直安裝,開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地(不能串聯接地)。
B、運行前應進行數次空載分、合閘操作,各轉動部分無卡阻,合閘到位,分閘后有足夠的安全距離。
C、與負荷開關串聯使用的熔斷器熔體應選配得當,即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷,然后負荷開關才能分閘。
D、 合閘時接觸良好,連接部無過熱現象,巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象;開關上不能用水沖(戶內型)。(一臺高壓柜控制一臺變壓器時,更換熔斷器最好將該回路高壓柜停運。)

目前我國高壓負荷開關型號是根據國家技術標準的規定,一般由文字符號和數字按以下方式組成。其代表意義為:

高壓開關已系列化,型號含義如下:

①高壓開關類別:F─負荷開關、G─隔離開關、R─熔斷器

②N─戶內型、W─戶外型

③設計序號

④電壓等級(kV)

⑤R─帶熔斷器的代號、(不帶熔斷器不表示)

⑥S─熔斷器裝于開關上端(裝于開關下端不表示)
