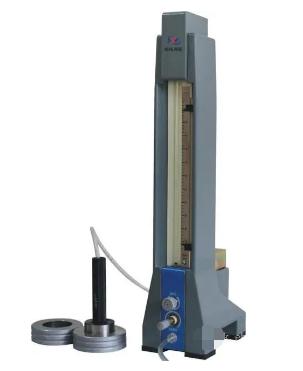

浮標式氣動量儀
浮標式氣動量儀也稱流量式氣動量儀。是一種將被測尺寸的變化轉換成錐度玻璃管內浮標位置的變化,從而實現尺寸的比較測量的儀器。
相關概念
基本放大倍數: 刻度尺上相鄰兩刻線的間距與分度值的比值。
有效示值范圍: 在全部刻度范圍中,能保證性能指標的刻度范圍。
基準點: 指校準氣動量儀用的界限位置,它決定有效示值范圍的上限與下限。
多管相互影響: 在共用供氣閥時,多管氣動量儀各管之間示值的相互影響。
示值總誤差: 在氣動量儀有效示值范圍內,各受檢點的示值誤差中的最大值與最小值之差。
優點
浮標式氣動量儀與機械式量具、量儀比較,具有以下特點:
1、可測量工件的各種尺寸參數、形狀和位置公差,特別對某些機械量具和量儀難以解決的測量,例如測深孔內徑、小孔內徑、窄槽寬度等,用氣動量儀相對比較容易實現。
2、量儀的放大倍數較高,人為誤差較小,不會影響測量精度;工作時無機械摩擦,所以沒有回程誤差。
3、操作方法簡單,讀數容易,能夠進行連續測量;特別是使用多管式氣動量儀時,能夠在同時測量多個尺寸時,可一目了然地看出各尺寸是否合格。
4、實現測量頭與被測表面不直接接觸,減少測量力對測量結果的影響,避免劃傷被測件表面,對薄壁零件和金屬零件的測量尤為適用。由于是非接觸測量,測量頭可以減少磨損,延長使用壽命。
5、氣動量儀主體與測量頭之間采用軟管連接,量儀與被測件位置擺放方便、靈活。
6、結構簡單,工作可靠,調整、使用和維修都十分方便。
用途
配上各種測量頭及測量裝置,可實現下列測量項目:內徑、外徑、槽寬、孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等。
要求
氣源工作壓力為:0.3~0.7MPa
技術要求
外表面的圖層與鍍層應無剝落、生銹等缺陷。
氣動量儀應無影響使用性能的漏氣。
放大倍數調整按鈕和零位調整按鈕轉動應靈活、可靠,不應有,明顯的軸向竄動。
界限指針應便于上下調整,且定位準確,固定可靠。
刻度尺上的刻線、數字及其他標志應正確、均勻、清晰。
