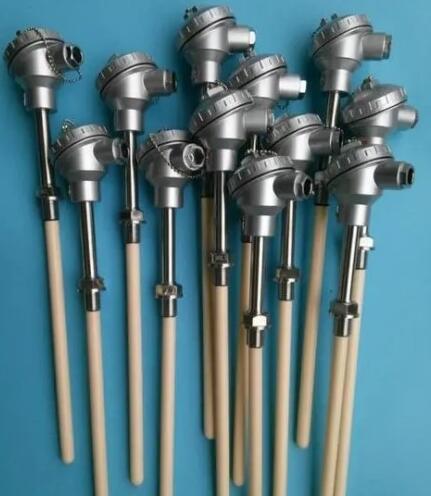

WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶,是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時,就會在回路內產生熱電流。如果鉑銠熱電偶的工作端與參比端存在有溫差時,顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長,它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同,但是它們的基本結構卻大致相同,通常由熱電極、絕緣套保護管和接線盒等主要成分組成。鉑銠熱電偶它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。

2：應用

鉑銠熱電偶適用于各種生產過程中高溫場合,廣泛應用于粉未冶金,燒結光亮爐,真空爐,冶煉爐,玻璃,煉鋼爐及陶瓷及工業鹽浴爐等測溫。

3：主要技術參數

電氣出口：M20x1.5212,NPT1/2

精度等級：I 、 II

防護等級：IP65

偶絲直徑：Φ0.5121

公稱壓力：常壓

4:測量溫度及允差

熱電偶類別

代號

分度號

最高溫度

測量溫度

允許偏差△t℃

鉑銠30-鉑銠6

WRR

B

0~1800

0-1600

±1.512℃或±0.2512%t

鉑銠10-鉑

WRP

S

0~1600

0-1300

±1.512℃或±0.2512%t

鎳鉻-鎳硅

WRN

K

0~1300

0-1100

±2.512℃或±0.7512%t

鎳鉻-銅鎳

WRE

E

0~800

0-800

±2.512℃或±0.7512%t

分 度 號

測溫范圍℃

保 護 管 材 料

熱響應時間

規 格

d

L x l

WRP-130

WRP2-130

S

0-1300

高鋁質

＜ 150S

Φ16

300x150

350x200

400x250

450x300

550x400

650x500

900x750

1150x1000

1650x1500

2150x2000

WRP-131

WRP2-131

＜ 360S

Φ25

WRQ-130

WRQ2-130

R

0-1300

＜ 150S

Φ16

WRQ-131

WRQ2-131

＜ 360S

Φ25

WRR-130

WRR2-130

B

0-1600

剛玉管

＜ 150S

Φ16

WRR-131

WRR2-131

＜ 360S

Φ25

　　1、酸洗

　　利用酸的氧化能力,除去高溫貴金屬鉑銠熱電偶表面的有機物及能被酸溶解的其它雜質。

　　將高溫貴金屬鉑銠熱電偶盤成直徑大約80mm圓圈放在燒杯中,導入30%-50%(按容積比)化學純稀鹽酸(或稀硝酸)中浸一小時,取出放入燒杯中,用蒸餾水煮幾次以徹底除去酸液 。酸洗的目的是清洗電極表面部分有機物和氧化物。

　　2、硼酸鈉清洗

　　使用過的高溫貴金屬鉑銠熱電偶經酸洗后還要進行硼酸鈉清洗。先將高溫貴金屬鉑銠熱電偶電極掛在退火柜上的鉑絲上,然后調節電流,使熱電偶極灼至1100°C。用塊狀硼酸 鈉觸及熱點極,使硼酸誰的溶液沿著電極流下,清洗后慢慢減少電流,最后切斷電源,取下盤成直徑80毫米的圓圈放入燒杯中,用蒸餾水煮數次,徹底析出硼酸鹽。硼酸鈉清除的 目的主要是情調不溶于鹽酸的金屬和氧化物。由于硼酸鈉在高溫時熔化與附在高溫貴金屬鉑銠熱電偶熱電極上的金屬雜質和金屬氧化物生成硼玻璃溶液,順熱電極流走,達到清除 電極外層污物的目的。

　　3、退火

　　退火是為了清除電極中內應力,改善高溫貴金屬鉑銠熱電偶晶相提高高溫貴金屬鉑銠熱電偶穩定性。通過適當退火的溫度和退火時間,就可以達到所求的目的。通常退火有兩 種方法：通電退火,爐內退火。

R型熱電偶在熱電偶系列中具有準確度最高,穩定性最好,測溫溫區寬,使用壽命長等優點。其物理,化學性能良好,熱電勢穩定性及在高溫下抗氧化性能好,適用于氧化性和惰性 氣氛中。由于R型熱電偶的綜合性能與S型熱電偶相當,在我國一直難于推廣,除在進口設備上的測溫有所應用外,國內測溫很少采用。1967年至1971年間,英國NPL,美國NBS和加 拿大NRC三大研究機構進行了一項合作研究,其結果表明,R型熱電偶的穩定性和復現性比S型熱電偶均好,我國目前尚未開展這方面的研究。

R型熱電偶不足之處是熱電勢,熱電勢率較小,靈敏讀低,高溫下機械強度下降,對污染非常敏感,貴金屬材料昂貴,因而一次性投資較大。

　　缺點:鉑銠熱電偶不足之處是熱電勢,熱電勢率較小,靈敏讀低,高溫下機械強度下降,對污染非常敏感,貴金屬材料昂貴,因而一次性投資較大。

　　鉑銠熱電偶的工作原理是鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時,就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時,顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。

　　鉑銠熱電偶的選擇：測量的溫度正常在1000~1300℃時建議使用單鉑銠熱電偶(鉑銠10-鉑),測量的溫度正常在1200~1600℃時建議使用雙鉑銠熱電偶(鉑銠30-鉑銠6),這樣在所使用的溫度范圍內才能保證鉑銠熱電偶的使用壽命。

鉑銠熱電偶穩定性及在高溫下抗氧化性能好,適用于氧化性和惰性氣氛中。由于S型熱電偶具有優良的綜合性能,

鉑銠熱電偶符合國際使用溫標的S型熱電偶,長期以來曾作為國際溫標的內插儀器,“ITS-90”雖規定今后不再作為國際溫標的內查儀器,

國際溫度咨詢委員會(CCT)認為鉑銠熱電偶仍可用于近似實現國際溫標。S型熱電偶不足之處是熱電勢,熱電勢率較小,靈敏讀低,

鉑銠熱電偶高溫下機械強度下降,對污染非常敏感,貴金屬材料昂貴,因而一次性投資較大。

鉑銠10-鉑熱電偶材料性能參數名稱鉑銠10合金絲鉑絲密度g/cm320.0021.46每米偶絲質量g3.934.21

短期最高使用溫度為1600℃。R型熱電偶在熱電偶系列中具有準確度最高,穩定性最好,測溫溫區寬,使用壽命長等優點。

其物理,化學性能良好,熱電勢穩定性及在高溫下抗氧化性能好,適用于氧化性和惰性氣氛中。

由于R型熱電偶的綜合性能與S型熱電偶相當,在我國一直難于推廣,除在進口設備上的測溫有所應用外,國內測溫很少采用。

熱電偶在使用過程中,總有很多情況在干擾著我們的測量精準度,這一點是非常棘手的問題,我們?cè)谑褂脽犭娕嫉臅r(shí)候就要針對這樣的情況做好預防干擾方面的準備,隨著目 前的工業生產水平的提高,熱電偶的使用率是非常搞的,所以熱電偶的測量精準是非常值得關注的一件事情！

當我們的熱電偶在使用的過程中遇到了干擾的情況我們應該如何去處理呢？

屏蔽法：將熱電偶的補償導線,穿在鐵管或其他金屬屏蔽物內進行屏蔽。這樣可以防止電磁干擾和高壓電場的干擾。使用此種方法時應該將鐵管和屏蔽物進行良好接地,并且將 補償導線絞起來。

隔離法：就是將熱電偶懸空安裝,使 熱電偶不與爐壁的耐火磚接觸,熱電偶與支架之間也采用絕緣物進行隔離。這種方法可以很好地預防高溫漏電干擾。

接地法：這種方法是將測量回路進行接地處理,把干擾引入大地從而保證儀表的測量準確性。這種方法有兩種地形式:第一是熱電偶參考端接地,第二種是熱電偶測量端接地。

根據不同的測溫環境和使用環境來看,我們具體采用什么的方法進行預防,我們最終的目的都是為了讓干擾最小化,測溫的精準度達到最理想的效果,所以我們?cè)陬A(yù)防的過程 中一定要注意如何最好的處理掉相關的干擾。
