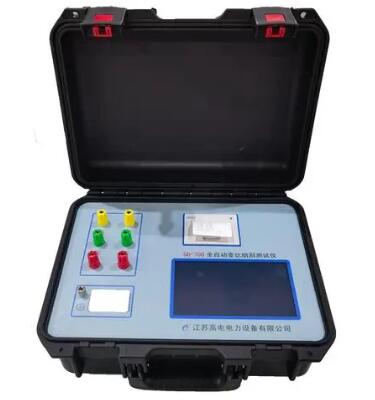

用變比電橋測量變壓器的變比,操作過程繁瑣,測量范圍狹窄,已經不適應現代測量的快節奏、高效率的要求。為此采用現代電子技術,研制出了新一代變比組別測試儀。它體積小,重量輕,精度高,穩定性好。

英文名稱:Transformer Turn Ratio & Group Tester

別稱:全自動變比組別測試儀、變壓器變比組別測試儀、變比儀

所有操做均可在中文菜單提示下完成;

量程寬,可測變比1-2000(自動切換);精度高,變比1-500范圍內測量精度0.2%;501-2000范圍內測量精度0.5%;

標定參數只需輸入一次;在不知變比的情況下也可以測量(但是此時不能正確計算誤差);

可以從1分接開始,連續測完所有分接位,測試數據能自動存儲,特別適合多級有載調壓變壓器;

測試形式靈活,可以單測一個分接位也可以連續測多個分接位;

高低壓接反時,儀器能自動判斷停止測試,并提示:"高低壓接線反";

當試品有短路時,按動測量鍵后,儀器顯示:"測試電源故障",儀器有保護,停止供電;

可以打印全部測試結果。打印內容一目了然,分接位與標定值、相別、實測值、誤差一一對應;

內設時鐘,可以顯示或打印試驗日期。

數據可以存U盤。

測量范圍K=1-2000

試品誤差范圍不受限制

測量精度1-500 0.2%±3個字;501-2000 0.5%±3個字

分接位20

分接值 任意

接線組別0-12

測量時間 測量一相≤4秒

數據存儲20組

顯示方式 寬溫、寬幅、加背光液晶

使用環境 溫度-10-+50℃;濕度≤85%

使用電源AC 50HZ 220V±10%

1、聯線: 關掉儀器的電源開關,按下面的方法接線。 單相變壓器 三相變壓器 儀器 變壓器 儀器 變壓器 A A A A B X B B C 不接 C C a a a a b x b b c 不接 c c 變壓器的中性點不接儀器,不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座,另一端與交流220V電源相聯。
注意:切勿將變壓器的高低壓接反! 設置接線方法設置標準變比開始數據測量查看歷史數據 ↑:選擇 確認:執行

2、打開儀器的電源開關,稍后液晶屏上出現主菜單,如下圖 選中的菜單反向顯示(黑底白字) 此時可 按 " ↑"鍵 選擇功能菜單 按 "確認"鍵執行相應功能 注: 按下按鍵,放開按鍵,為一次按鍵輸入 設置接線方法 接法:Yy設置標準變比開始數據測量查看歷史數據 ↑:選擇 確認:保存

3、接法設置,進入接線方法設置后,液晶屏顯示如下 此時 按" ↑ " 鍵選擇接法 按"確認" 鍵保存接法,返回主菜單 設置接線方法 設置標準變比 變比=25.000開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存

4、設置標準變比,進入標準變比設置后,液晶屏顯示如下 此時 按" → "鍵選擇數據位,選中的數據反向顯示 按"↑""↓"鍵修改數據。 選中數字后,按"↑""↓"鍵,數字由0到9循環變換,如果是第一位,數字只能由1到9循環變化,不會出現0 。 選中小數點后,按"↑""↓"鍵,小數點循環移動。 設置接線方法 設置標準變比 調壓比=0.00%開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存 如果變壓器有檔位,這里設定的標準變比,是中間檔的標準變比。按"確認"鍵保存變比后,液晶屏顯示如下 調壓比的設置方法和標準變比的設置方法相同。 如果變壓器有檔位,按實際值設定,反之,設定為0.00%。按"確認"鍵保存調壓比后,返回主菜單

5、開機預熱5分鐘后,選擇"開始數據測量",按"確認"鍵后,顯示如下 接法=Yy? 變比=25.000? →:否 確認:是 ↑↓:換檔 屏幕上顯示的變比值是本次測量需要的實際標準變比值,按"↑""↓"鍵可以修改此值。每次修改的幅度=設置的標準變比×調壓比。

測量完成后,顯示如下 第3次 共3次組別:12點AB:25。008 0.03%BC:25。010 0.04%CA:25。000 0.00% ↑:翻頁 →:打印 確認:返回 每次測量完成后,儀器自動保存數據,最多保存30個數據,超過 30后,本次數據存入第30次,第一次數據清除,即先進先出。 第一行左邊顯示本次數據在歷史數據中的位置,右邊顯示歷史數據的個數。 第二行為組別。 第三行左邊為AB相的變比,第三行右邊為AB相的相對誤差,依此類推。 如果測單相變壓器,只有前三行顯示。 如果實測變比的相對誤差大于10 %,顯示">10%", 如果實測變比的相對誤差小于-10 %,顯示"<-10%"。 按"↑"鍵,查看數據。 按"←"鍵,進入打印菜單,可打印本次數據,打印全部數據,可清除全部歷史數據。 按確認鍵,返回主菜單。

1、保險1為2A,保險2為0.5A。如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后,如果進行測量,在顯示" 正在測量,請等待! "后停住。請關機,更換相同容量的保險,重測。
2、連線要保持接觸良好。儀器應良好接地!
3、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好,宜選用照明線,如果電源干擾還是較大,可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
4、儀器工作時,如果出現液晶屏顯示紊亂,按所有按鍵均無響應,或者測量值與實際值相差很遠,請按復位鍵,或者關掉電源,再重新操作。
5、顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。 亮度電位器是多圈電位器,有10圈!
6、儀器應存放在干燥通風處,如果長期不用或環境潮濕,使用前應加長預熱時間,去除潮氣。
7、通訊口調試時使用。

1、測試儀一臺
2、電源線一根
3、測試線一套
4、產品使用說明書一本
5、合格證一個
6、儀器的檢測報告一張

變比試驗的目的

1、檢查變比是否與銘牌值相符,以保證達到要求的電壓變換。

2、檢查電壓分接開關指示位置是否正確。

3、檢查各線圈的匝數比,可判斷變壓器是否存在匝間短路。

4、測出三相變壓器本身變壓比的不平衡度。

5、提供變壓比的準確程度,以判斷變壓器能否并列運行。
