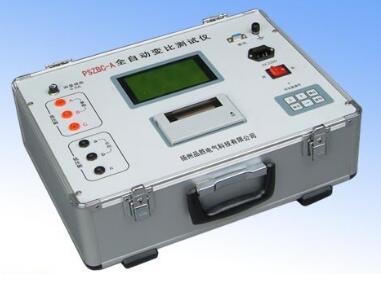

變比測試儀
變比測試儀根據IEC及國家有關規定,變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前必須進行變壓比測試。在國家電力部的預防性試驗規程中,要求對運行的變壓器定期進行變比的測定。通過對變壓器的變比測試,可以檢查變壓器繞組匝數比、分接開關的狀況,判斷變壓器是否存在匝間短路等缺陷,是否可以并列運行,從而保證設備的安全使用。
加載電壓 110V/220V
分接存儲 99個分接點
適用范圍 三相(單相)變壓器及Z型變壓器變比測試
準確度 1~1000:±(0.2%×K+2個字) 1000~5000:±(0.5%×K+2個字)
2、自動進行組別變換,可直接測量所有變壓器的變比
3、可測按裝在變壓器中的套管CT
4、自動切換相序
5、自動切換量程
6、自動校表
7、輸入標準變比后,能自動計算出相對誤差
8、一次測量完成,自動切斷試驗電壓
9、設置數據,測量結果自動保存,可查看以前數據
10、變比值分軟件修正值、軟件計算值、實測值。
2、如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后,如果進行測量,在顯示"正在測量,請等待!"后停住。請關機,更換相同容量的保險,重測。
3、連線要保護接觸良好。儀器應良好接地!
4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好,宜選用照明線,如果電源干擾還是較大,可以由交流凈化電源線儀器充電。交流凈化電源的容量大于200VA即可。
5、為了保持機器正常運行,低溫環境下使用前需預熱幾分鐘。
6、儀器工作時,如果出現液晶顯示紊亂,按所有按鍵均無響應,或者測量值與實際值相差很遠,請按復位鍵,或者關掉電源,再重新操作。
7、如果顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。
8、在陰暗地方工作,可以打開背光,為減小顯示器功耗,背光不是很亮。
9、儀器應存放在干燥通風處。
10、液晶屏工作時不易長時間在陽光下;易影響使用壽命。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃色和綠色線夾,不要用錯,不用的測試夾要懸空。
適用范圍:用于測試單相/三相變壓器、電壓互感器的變比、極性、組別及誤差。
主要特點:自動測量,單相、三相自動切換,數據準確,穩定,歷史數據保存。
主要技術指標:變比量程:1-10000 組別:1-12點
測量精度:±0.2%
2、檢查電壓分接開關指示位置是否正確。
3、檢查各線圈的匝數比,可判斷變壓器是否存在匝間短路。
4、測出三相變壓器本身變壓比的不平衡度。
5、提供變壓比的準確程度,以判斷變壓器能否并列運行。
2.打開儀器的電源開關,稍后液晶屏上出現主菜單,如下圖 選中的菜單反向顯示(黑底白字) 此時可 按 " ↑"鍵 選擇功能菜單 按 "確認"鍵執行相應功能 注: 按下按鍵,放開按鍵,為一次按鍵輸入 設置接線方法 接法:Yy設置標準變比開始數據測量查看歷史數據 ↑:選擇 確認:保存
3.接法設置,進入接線方法設置后,液晶屏顯示如下 此時 按" ↑ " 鍵選擇接法 按"確認" 鍵保存接法,返回主菜單 設置接線方法 設置標準變比 變比=25.000開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存
4.設置標準變比,進入標準變比設置后,液晶屏顯示如下 此時 按" → "鍵選擇數據位,選中的數據反向顯示 按"↑""↓"鍵修改數據。 選中數字后,按"↑""↓"鍵,數字由0到9循環變換,如果是第一位,數字只能由1到9循環變化,不會出現0 。 選中小數點后,按"↑""↓"鍵,小數點循環移動。 設置接線方法 設置標準變比 調壓比=0.00%開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存 如果變壓器有檔位,這里設定的標準變比,是中間檔的標準變比。按"確認"鍵保存變比后,液晶屏顯示如下 調壓比的設置方法和標準變比的設置方法相同。 如果變壓器有檔位,按實際值設定,反之,設定為0.00%。按"確認"鍵保存調壓比后,返回主菜單
5.開機預熱5分鐘后,選擇"開始數據測量",按"確認"鍵后,顯示如下 接法=Yy? 變比=25.000? →:否 確認:是 ↑↓:換檔 屏幕上顯示的變比值是本次測量需要的實際標準變比值,按"↑""↓"鍵可以修改此值。每次修改的幅度=設置的標準變比×調壓比。測量完成后,顯示如下 第3次 共3次組別:12點AB:25。008 0.03%BC:25。010 0.04%CA:25。000 0.00% ↑:翻頁 →:打印 確認:返回 每次測量完成后,儀器自動保存數據,最多保存30個數據,超過 30后,本次數據存入第30次,第一次數據清除,即先進先出。 第一行左邊顯示本次數據在歷史數據中的位置,右邊顯示歷史數據的個數。 第二行為組別。 第三行左邊為AB相的變比,第三行右邊為AB相的相對誤差,依此類推。 如果測單相變壓器,只有前三行顯示。 如果實測變比的相對誤差大于10 %,顯示">10%", 如果實測變比的相對誤差小于-10 %,顯示"<-10%"。 按"↑"鍵,查看數據。 按"←"鍵,進入打印菜單,可打印本次數據,打印全部數據,可清除全部歷史數據。 按確認鍵,返回主菜單。
2、電源線一根
3、測試線一套
4、產品使用說明書一本
5、合格證一個
6、儀器的檢測報告一張
