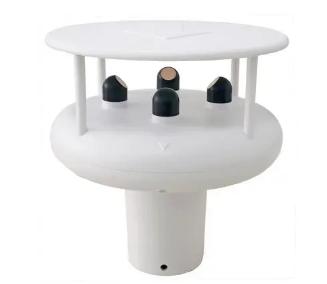

該方式是測試處于通電狀態下傳感器因風而冷卻時產生的電阻變化,由此測試風速。不能得出風向的信息。除攜帶容易方便外,成本性能比高,作為風速計的標準產品廣泛地被采用。熱式風速計的素子有使用白金線、電熱偶、半導體的,但我公司使用白金卷線。白金線的材質在物質上最穩定。因此,長期安定性、以及在溫度補償方面都具有優勢。

風速風向儀風速測量部分采用了微機技術,可以同時測量瞬時風速、瞬時風級平均風速、平均風級和對應浪高等參數。它帶有數據鎖存功能,便于讀數。風向部分采用了自動指北裝 置,測量時無需人工對北,簡化測量操作。本儀器為精密儀器,配備高級鋁合金手提儀器箱(外形:300*200*160),為儀器提供良好保護,同時便于攜帶。本儀器體積小,重量輕,功能全,可廣泛用于 農林、環保、海洋、科學考察等領域測量大氣的風參數.
1、風向部分:由風向標、風向度盤(磁羅盤)等組成,風向示值由風向指針在風向度盤上的位置來確定。
2、風速部分:采用傳統的三環旋轉架結構,儀器內的單片機對風速傳感器的輸出頻率進行采樣、計算,最后儀器輸出瞬時風速、一分鐘平均風速、瞬時風級、一分鐘平均風 級、平均風速及對應的浪高。測得的參數在液晶顯示器上用數字直接顯示出來。
1、風速技術指標測量范圍0~30m/s 起動風速0.8m/s測量精度±(0.3+0.03v)m/s(v指示風速)風速參數瞬時風速、平均風速、瞬時風級、平均風級、及其對應浪高顯示分辨率0.1m/s(風速)1級(風級)0.1m(浪高)
2、風向技術指標測量范圍0~360度,16個方位起動風速1.0m/s測量精度±1/2方位風向定北自動
3、工作環境溫度-10~45°C濕度≦100%RH(無凝結)
4、供電電源3V(3.4~2.68V)5號電池2節
5、尺寸和重量尺寸410x100x100立方毫米重量0.5kg技術指標 項 目 風速傳感器 風向傳感器

精 度 ±(0.3+0.03V)m/s ±6°(± 3°)

起動風速 ≤0.5m/s ≤0.5m/s

輸出形式 方波 6位(7位)碼(或電壓)

工作電壓 5V~12V 5V~12V

工作電流 10mA 20mA (或2~3mA)

工作環境 溫度-60℃~50℃ 濕 度≤100%RH 溫度-60℃~50℃ 濕度≤100%RH

風速傳感器的感應元件是三杯風組件,由三個碳纖維風杯和杯架組成。轉換器為多齒轉杯和狹縫光耦。當風杯受水平風力作用而旋轉時,通過軸轉杯在狹縫光耦中的轉動,輸出頻率的信號。

風向傳感器的變換器為碼盤和光電組件。當風標隨風向變化而轉動時,通過軸帶動碼盤在光電組件縫隙中的轉動。產生的光電信號對應當時風向的格雷碼輸出。傳感器的變換器可采用精密導電塑料電位器,從而在電位器活動端產生變化的電壓信號輸出。

是基于冷沖擊氣流帶走熱元件上的熱量,借助一個調節開關,保持溫度恒定,則調節電流和流速成正比關系。當在湍流中使用熱敏式探頭時,來自各個方向的氣流同時沖擊熱元件,從而會影響到測量結果的準確性。在湍流中測量時,熱敏式風速儀流速傳感器的示值往往高于轉輪式探頭。以上現象可以在管道測量過程中觀察到。根據管理管道紊流的不同設計,甚至在低速時也會出現。因此,風速儀測量過程應在管道的直線部分進行。直線部分的起點應至少在測量點前10×D(D=管道直徑,單位為CM)外;終點至少在測量點后4×D處。流體截面不得有任何遮擋。(棱角,重懸,物等)

風速儀的轉輪式探頭

風速儀的轉輪式探頭的工作原理是基于把轉動轉換成電信號,先經過一個臨近感應開頭,對轉輪的轉動進行"計數"并產生一個脈沖系列,再經檢測儀轉換處理,即可得到轉速值。風速儀的大口徑探頭(60mm,100mm)適合于測量中、小流速的紊流(如在管道出口)。風速儀的小口徑探頭更適于測量管道橫截面大于探險頭橫截面積100倍以上的氣流。

風速儀在空氣流中的定位

風速儀的轉輪式探頭的正確調整位置,是氣流流向平行于轉輪軸。在氣流中輕輕轉動探頭時,示值會隨之發生變化。當讀數達到最大值時,即表明探頭處于正確測量位置。在管道中測量時,管道平直部分的起點到測量點的距離應大于是0XD,紊流對風速儀的熱敏式探頭和皮托管的影響相對較小。

風速儀在管道內氣流流速測量

實踐證明風速儀的16mm的探頭用途最廣。其尺寸大小既保證了良好的通透性,又能承受更高達60m/s的流速。 管道內氣流流速測量作為可行的測量方法之一,間接測量規程(柵極測量法)適用空氣測量。

提供以下規程:

●方形截面柵極,測量普通規格

●圓形截面柵極,測量形心軸線規格

●圓形截面柵極,測量測程線性規格

風速儀在抽氣排氣中的測量

通氣口會極大的變管道內氣流相對均衡的分布狀態:在自由通氣口表面產生高速區,其余部位為低速區,并在柵格上產生旋渦。根據柵格的不同設計方式,在柵格前一定距離處(約20cm ),氣流截面較為穩定。在這種情況下,通常采用大風速儀的口徑轉輪進行測量。因為較大的口徑能夠?qū)Σ痪�衡的流速進行平均,并在較大范圍內計算其平均值。

風速儀在抽氣孔采用容積流量漏斗進行測量:

即使在抽氣處沒有柵格的干擾,空氣流動的路線也沒有方向,并且其氣流截面極不均勻。其原因是管道內的局部真空,以漏斗狀把空氣中抽出在氣室中,即使是在距離抽氣很近的區域內,也沒有一個滿足測量條件的位置,可供進行測量操作。如采用帶有平均值計算功能的柵極測量法進行測量,并借以確定容積流量法進行測量,并借以確定容積流量等,只有管道或漏斗測量法能夠提供可重復測量結果。在這種情況下,不同尺寸的測量漏斗可以滿足使用要求。利用測量漏斗可以在片狀閥前一定距離處生成一個滿足流速測量條件的固定截面,測出定位該截面中心并固定截面,測出定位該截面中心并固定截面,測出定位該截面中心并固定于此。流速測頭得到的測量值乘以漏斗系數,即可計算出抽出的容積流量。(如漏斗系數20)

光電型的風向傳感器采用低慣性輕金屬的風向標響應風向,帶動同軸碼盤轉動,此碼盤按格雷碼編碼并以光電子掃描,輸出對應風向的電信號。

光電型的風速傳感器采用低慣性風杯,隨風旋轉,帶動同軸截光盤轉動,以光電子掃描輸出脈沖串,輸出相應于轉數的脈沖頻率對應值,便于采集及處理。強度高,起動好,符合國家氣象計量標準;

風向傳感器內置電子羅盤,自動定位方向角,即可在固定場所安裝,也可以在移動場所(如特種車輛、輪船、鉆進平臺等)安裝;

·利用熱線或熱膜探頭對低速氣流的速度和湍流進行測量;

·教學演示:如對典型流體動態現象的演示說明;

·多點測量,應用于如對邊界層和連續結構的研究。

微型恒溫?zé)峋�風速儀特性:

·操作簡便;

·體積小;

·可用電池供電;

·非常適合用于場的測量;

·可以內置于模型中;

·提供針對其他熱線和熱膜探頭的特殊應用版本。

微型恒溫?zé)峋�風速儀介紹:

微型恒溫?zé)峋�風速儀是一種對DANTEC氣體熱線和熱膜探頭的通用型風速。

它根據傳統的恒溫?zé)峋�風速儀,并在其技術規格和性能上,針對在很多流體動力學應用場合發生的普通低速流而設計。它主要用于適度頻率流場中的流速和湍流的測量,并尤其適用于教學目的,多點測量和場測量。

微型恒溫?zé)峋�風速儀描述:

有單通道和多通道(至多達3個CTA線路)版本。它通過BNC口的連接器連接,由一只12V直流電源適配器或電池供電工作。其帶寬針對熱線探頭的使用做了優化(最大10kHz),但使用熱膜探頭也可以得到很好的操作性能。MiniCTA可允許使用的探頭,其冷阻抗最大不超過10Ω。其過熱比設置通過盒子內部的跳線開關來定義。

對過熱比的設置可參考手冊附帶的軟盤中的EXCEL文件。

2D和3D系統的擴展:

帶有2只或3只MiniCTA板卡的3通道儀器盒可與探頭陣列一起用于的2維或3維流體的測量。儀器盒通過3只BNC連接器與探頭連接,并另外有一個輔助BNC連接器用于外部傳感器的輸入。

多通道恒溫?zé)峋�風速儀——利用熱線探頭對流場的有效描繪

多通道恒溫?zé)峋�風速儀應用:

·描繪氣體中速度和湍流的分布;

·使用探頭陣列對連續結構的測量;

·描繪湍流點以及邊緣層流場的間隙流;

·流場測量

多通道恒溫?zé)峋�風速儀特性:

·同時可測多達16個點;

·測量一維、二維、三維流體;

·出廠的硬件設置直接可用;

·通過系統溫度探頭記錄偏移溫度;

·通過內置標準速度傳感器進行多探頭標定(選件)

多通道恒溫?zé)峋�風速儀介紹:

多通道恒溫?zé)峋�風速儀針對頻率高達10kHz的低、中速氣流的速度和湍流分布的描繪,提供了一種有效、可行的方案。多通道的概念來源于使用探頭陣列進行測量,它減少了實驗時間,并降低了昂貴的風洞運行成本。廠家硬件的設置使得用戶操作友好簡單。作為選件的標準速度傳感器可用于標定多個探頭。

多通道恒溫?zé)峋�風速儀由應用軟件包支持運行。

多通道恒溫?zé)峋�風速儀描述:

多通道恒溫?zé)峋�風速儀分為8個

熱線風速儀通道和6熱線風速儀通道兩個版本。CTA通道安裝固定在主機中,主機帶有探頭輸入接口和與NI公司A/D板相適配的多針輸出接口。主機由電源適配器或一節12V電池供電�？梢园褍膳_主機連接在一起以組成16通道系統。

6通道版本另外還配有一個溫度通道以便使用系統溫度探頭記錄測量時的環境溫度。這一版本也可以擴展帶一個標準速度傳感器,以便在諸如風洞的實驗條件下進行多探頭標定。

廠家缺省設置中的即時可用理念:

此系統可以直接使用標準熱線探頭,而不需要由用戶來進行調整設置。對于熱線探頭的overheat阻抗,其通常的可用設置出廠時就已經處理好。而Overheatratio在實際應用中在探頭與探頭之間可能會有少許的不同,所以設置中允許用戶根據實際使用的探頭對設置進行相應的調整。

探頭通過4m或10m的標準探頭電纜與主機后面板的BNC接口連接。狀態指示燈和工作/等待轉換開關在前面板,并且也帶有用于監控的BNC接口。

輸出信號通過一根傳輸電纜直接輸入到PC機中的A/D板卡,而不需要另外的接線盒。
