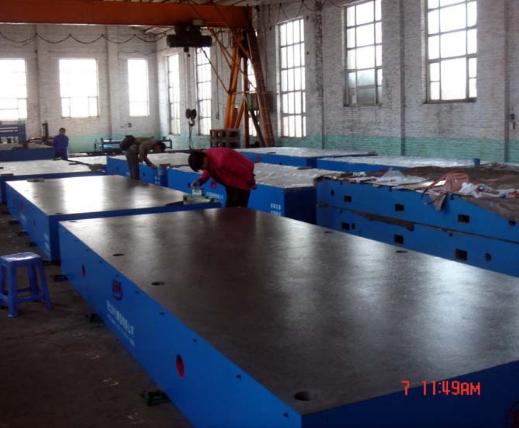

三坐標平臺
三坐標平臺,又名三坐標平板,鑄鐵三坐標平臺,大理石三坐標平臺,鑄鐵平板,鑄鐵平臺。適用于各種三座標檢驗測量工作,機床機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,表面附有三座標線,方便三座標測量。
基本信息
三坐標平臺用途:適用于各種三座標檢驗測量工作,機床機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,表面附有三座標線,方便三座標測量。三坐標平臺材質:高強度鑄鐵HT200-300,工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品 的精度穩定,耐磨性能好。
規格參數
三坐標平板規格:100*100-3000*6000,(特殊規格根據需方圖紙制作。)
三坐標平板精度:按國家標準計量檢定規程執行,分別為0、1、2、3四個等級。 三坐標平臺相對來說精度比較高,平板鑄件在機床精加工之后,還需要人工刮研才能達到要求的精度,一般精度標準:
檢驗標準:用涂色法檢驗。
0級1級平板平臺在每邊為25㎜平方的范圍內不少于25點。
2級平板平臺在每邊為25㎜平方的范圍內不少于20點。
3級平板平臺在每邊為25㎜平方的范圍內不少于12點。
三坐標平臺|三坐標平板規格參數:
鑄鐵平板|大理石平板,平面度工差計算公式:
000級:1×(1+d/1000) 1級:8×(1+d/1000)
0 0級:2×(1+d/1000) 2級:16×(1+d/1000)
0 級:4×(1+d/1000) 3級:40×(1+d/1000)
檢測注意事項:式中:d-鑄鐵平板工作面對角線長度,mm
距工作面邊緣0.02α(最大為20mm)范圍內平面度公差不計,且任意一點都不行高于工作面
鑄鐵平板測量時,溫度在攝氏18-25度為佳。
計算公式
平面度計算公式:(依JB/T7975-1999標準)
000級:1×(1+d/1000)μm
0 0級:2×(1+d/1000)μm
0級:4×(1+d/1000)μm
1級:8×(1+d/1000)μm
2級:16×(1+d/1000)μm
3級:40×(1+d/1000)μm
(d為對角線mm)(測量溫度在20±2℃)
