機械式地中衡可按讀數裝置分為計量杠桿式和度盤式兩種。

電阻應變式地中衡

在機械式地中衡的杠桿系統的基礎上增加稱重傳感器、顯示和打印設備等構成。汽車進入承重臺面后,通過杠桿系統將重力傳遞給計量箱內的計量杠桿,移動大、小游砣即可進行讀數;與此同時又將重力傳遞給稱重傳感器,完成力-電轉換和數字顯示;打印機則完成自動記錄。電阻應變式地中衡具有顯示讀數直觀、可打印記錄的優點,在臨時停電時,可從機械秤上讀數。

光柵式地中衡

在機械式地中衡的度盤式讀數裝置的基礎上,加裝光柵作為機-光-電轉換裝置而構成(圖3)。光柵裝置由光源、透鏡組、主光柵、指示光柵及光電池等構成。稱重時,被稱物通過杠桿系統和鋼帶作用在單擺錘平衡機構上,使杠桿繞支點轉動產生角位移,這時主光柵同步轉動,并將角位移轉變?yōu)橄鄬��?yīng)的莫爾條紋數。當主光柵與指示光柵之間有相對運動時,主光柵移過一條刻線,莫爾條紋也相應移過一個條紋。光電池上接受莫爾條紋的明暗變化,將其轉換成電壓幅值的周期變化,即由光電讀數頭將條紋數轉變?yōu)殡娒}沖數,實現力-電轉換。最后通過顯示器顯示出所稱的量值。

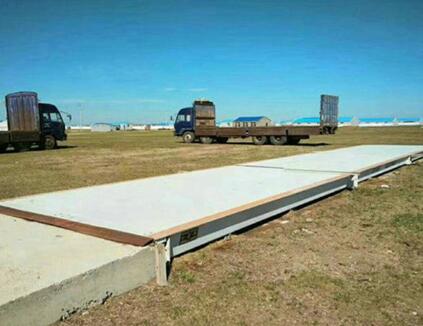

電子式地中衡通常采用多個傳感器結構,是一種易于拆卸、運輸,并能在指定地點迅速組裝的大型衡器。由承重臺、傳力機構、限位機構、接線盒、剪切式低外形傳感器、顯示控制器等部分組成(圖4)。

①承重臺:由主梁、橫梁和鋪設在它們之間的承重鋼板以及副梁等構成的網格狀結構。主梁在上方,能降低臺面距地面的高度和縮短秤兩側引道長度。

②傳力機構:將被稱物體的重力傳遞給傳感器的球形傳力裝置。它能防止側向力和偏載帶來的計量誤差。

③限位機構:允許承重臺系統在一定范圍內擺動,但限制它的水平位移。

④接線盒:它將多個傳感器的輸出信號疊加后送入顯示控制器,并可通過調節保持每個傳感器輸出一致。

⑤剪切式低外形傳感器:具有高度尺寸小、對力的作用點的微小位置變化不敏感、抗側向力強等特點。

⑥顯示控制器:能根據來自傳感器的載荷信號準確、迅速、穩定地顯示出被稱物質量值,并向傳感器輸出激勵電流。

功能

電子式地中衡依稱量可由4~6個傳感器組成一次轉換元件。通常用4個傳感器分布在承重臺下面的4個角上,構成一個傳感器系統。為使4個傳感器共用一個電源和提高抗干擾能力,4組電橋接成并聯方式。電子式地中衡計量時用鍵盤操作,具有自動調零、停電保護(在規定時間內存儲內容不消失)、超載報警等功能,并可打印稱重值、日期及時刻、次數、車號、總重、皮重、凈重等。它不僅能以高準確度,而且還具有數據處理、運算等功能,是汽車衡的發展方向。
