采用快速連接方案,電磁流量計便于拆卸、維護和清洗。

采用16位嵌入式微處理器做信號處理,具有集成度高,運算速度快,計算精度高,全數字化信號

316L：對于硝酸、室溫下<5%的硫酸,沸騰的磷酸、堿溶液;在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。

哈氏合金HB：耐沸點下一切濃度的鹽酸、硫酸、氫氟酸有機酸等非氧化性酸、堿、非氯化性鹽酸。

哈氏合金HC：耐氧化性酸如:硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水

鈦：能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、堿等的腐蝕,不耐較純的還原性酸(硫酸、鹽酸)的腐蝕,但如酸中含有氧化劑(如硝酸和含有Fe、Cu離子的介質)時則腐蝕大為降低。

鉭：具有優良的耐腐蝕性和玻璃很相似,除了氫氟酸、濃硫酸外,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸和175°C以下的硫酸)的腐蝕,在堿中不耐腐蝕。

市場上通用型EMF的性能有較大差別,有些精度高、功能多,有些精度低、功能簡單。精度高的衛生型電磁流量計基本誤差為(±0.5%~±1%)R,精度低的儀表則為(±1.5%~±2.5%)FS,兩者價格相差1~2倍。因此測量精度要求不很高的場所(例如非貿易核算僅以控制為目的,只要求高可靠性和優良重復性的場所)選用高精度儀表在經濟上是不合算的。

有些型號衛生型電磁流量計聲稱有更高的精確度,基本誤差僅(±0.2%~±0.3%)R,但有嚴格的安裝要求和參比條件,例如環境溫度20~22℃,前后直管段長度要求分別大于10D和3D(通常為5D和2D),甚至提出流量傳感器要與前后直管組成一體在流量標準裝置上作實流校準,以減少夾裝影響。因此在多種型號選擇比較時不要單純只看高指標,要詳細閱讀制造廠樣本或說明書做綜合分析。

市場上EMF的功能差別也很大,簡單的就只是測量單向流量,只輸出模擬信號帶動后位儀表;多功能衛生型電磁流量計有測雙向流、量程切換、上下限流量報警、空管和電源切斷報警、小信號切除、流量顯示和總量計算、自動核對和故障自診斷、與上位機通信和運動組態等。有些型號儀表的串行數字通信功能可選多種通信接口和專用芯片(ASIC),以連接HART協議系統、PROFTBUS、Modbus、CONFIG、FF現場總線等。

2、'流速、滿度流量、范圍度和口徑

選定衛生型電磁流量計口徑不一定與管徑相同,應視流量而定。流程工業輸送水等粘度不同的液體,管道流速一般是經濟流速1.5~3m/s。EMF用在這樣的管道上,傳感器口徑與管徑相同即可。

EMF滿度流量時液體流速可在1~10m/s范圍內選用,范圍是比較寬的。上限流速在原理上是不受限制的,然而通常建議不超過5m/s,除非襯里材料能承受液流沖刷,實際應用很少超過7m/s,超過10m/s則更為罕見。滿度流量的流速下限一般為1m/s,有些型號儀表則為0.5m/s。有些新建工程運行初期流量偏低或在流速偏低的管系,從測量精度角度考慮,儀表口徑應改用小于管徑,用異徑管連接之。

用于有易粘附、沉積、結垢等物質的流體,選用流速不低于2m/s,最好提高到3~4m/s或以上,起到自清掃、防止粘附沉積等作用。用于礦漿等磨耗性強的流體,常用流速應低于2~3m/s,以降低對襯里和電極的磨損。

在測量接近閾值(即下限值)的低電導液體,盡可能選定較低流速(小于0.5~1m/s),因流速提高流動噪聲會增加,而出現輸出晃動現象。

EMF的范圍度是比較大的,通常不低于20,帶有量程自動切換功能的儀表,可超過50~100。國內可以提供的定型產品的口徑從10mm到3000mm,隨然實際應用還是以中小口徑居多,但與大部分其他原理流量儀表(如容積式、渦輪式、渦街式或科里奧利質量式等)相比,大口徑儀表占有較大比重。某企業近萬臺儀表中,50mm以下小口徑、65~250mm中口徑、300~900mm大口徑、1000mm以上超大口徑分別占37%、45%、15%和3%。

3、液體電導率

使用EMF的前提是被測液體必須是導電的,不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差甚至不能使用,超過閾值即使變化也可以測量,示值誤差變化不大,通用型EMF的閾值在10-4~(5×10-6)S/cm之間,視型號而異。使用時還取決于傳感器和轉換器間流量信號線長度及其分布電容,制造廠使用說明書中通常規定電導率相對應的信號線長度。非接觸電容耦合大面積電極的儀表則可測電導率低至5×10-8S/cm的液體。

工業用水及其水溶液的電導率大于10-4S/cm,酸、堿、鹽液的電導率在10-4~10-1S/cm之間,使用不存在問題,低度蒸餾水為10-5S/cm也不存在問題。石油制品和有機溶劑電導率過低就不能使用。表1列出若干液體的電導率。從資料上查到有些純液或水溶液電導率較低,認為不能使用,然而實際工作中會遇到因含有雜質而能使用的情況,這類雜質增加了電導率。對于水溶液,資料中的電導率是用純水配比在實驗室測得的,實際使用的水溶液可能用工業用水配比,電導率將比查得的要高,也有利于流量測量。

拉第試驗中的導電金屬桿,上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時,則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠,特氟隆等)實現與流體和測量電極的電磁隔離。

無截流阻流部件,不存在壓力損失和流體堵塞現象。

無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節和程控系統。

測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

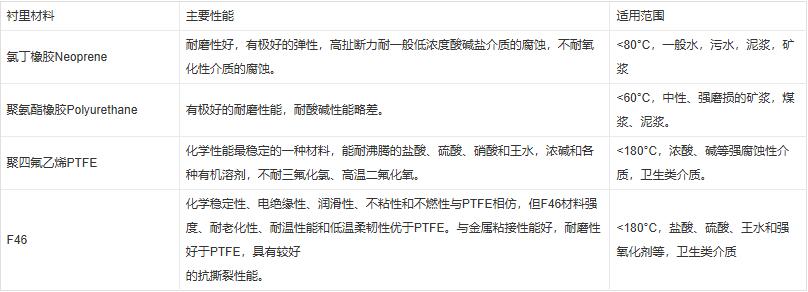

采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

備有管道式、插入式等多種流量計型號。

采用EEPROM存貯器,測量運算數據存貯保護安全可靠。

具備一體化和分離型兩種型式。

高清晰度LCD背光顯示。

一體型電磁流量計是根據法拉第電磁感應定律制定,用來測量導電流體的體積流量。由于獨特的特點,目前已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業,與計算機配套可實現系統控制。

2、可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件,與被測流體接觸的只是測量管內襯和電極,其材料可根據被測流體的性質來選擇。例如,用聚三氟乙烯或聚四氟乙烯做內襯,可測量各種酸、堿、鹽等腐蝕性介質;采用耐磨橡膠做內襯,就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。

3、電磁流量計是一種體積流量測量儀表,在測量過程中,它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響。因此,電磁流量計只需經水標定后,就可心用來測量其它導電性液體的流量。

4、電磁流量計的輸出只與被測介質的平均流速成正比,而與對稱分布下的流動狀態(層流或湍流)無關。所以電磁流量計的量程范圍極寬,其測量范圍度可達100:1,有的甚至達1000:1的可運行流量范圍。

5、電磁流量計無機械慣性,反應靈敏,可以測量瞬時脈動流量,也可測量正反兩個方向的流量。

6、工業用電磁流量計的口徑范圍極寬,從幾個毫米一直到幾米,而且國內已有口徑達3m的實流校驗設備,為電磁流量計的應用和發展奠定了基礎。

2、不能用來測量電導率很低的液體介質,如對石油制品或有機溶劑等介質,目前電磁流量計還無能為力。

3、普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制,不能用于測量高溫介質;如未經特殊處理,也不能用于低溫介質的測量,以防止測量管外結露(結霜)破壞絕緣。

4、電磁流量計易受外界電磁干擾的影響。
