1、電磁流量傳感器:傳感器主要作用是把流量信號變成電信號,它又由測量管、電極、外殼等組成。

2、電磁流量轉換器:轉換器的主要作用是把傳感器送來的電信號經內部處理后變?yōu)閿?shù)字量信號,由此實現流量的測量。

1、全數字量信號處理,測量穩定、測量精度高抗干擾能力強

2、自動雙向流量測量、現場瞬時流量、正反向累計總量顯示

3、自診斷故障報警

4、GSM數據無限遠傳

用戶通過強大的GSM/GPRS遠程管理軟件系統可實現流量數據的無線遠傳,存儲等功能。

公稱壓力:0.6~4.0Mpa(特殊壓力可定制)

精確度:±0.2%、±0.5%

測量范圍:0.02~8m/s

測量介質(電導率):〉20μs/cm

介質溫度:-20℃~180℃

環境溫度:-10℃~160℃

環境濕度:≤95%(相對濕度)

供電方式:3.6V/DC內置鋰電池供電,連續工作時間5-10年 (3.6V、12V)

電極材料:316L不銹鋼,HC、HB、鈦、鉭、鉑、銥合金

襯里材料:氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA

連接方式:法蘭式、插入式、夾持式(可選)

結構形式:一體型、分體型 (可選)

防護等級:IP68 、IP65(可選)

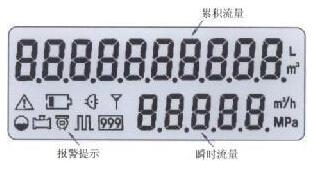

顯示方式:LCD大屏幕液晶顯示瞬時流量、流速、(壓力),正、反向累積總量以及報警提示符

輸出信號:脈沖輸出0.0001-10,頻率輸出1-1000HZ任意設置(無源光耦輸出)

通訊方式:GSM/GPRS無線數據遠傳(短信形式數據包)

2、采用特殊設計的傳感器勵磁系統和智能化的系統,并采用了16位嵌入式超微功耗處理器,全數字量信號處理,工作穩定、測量精度高、抗干擾能力強等特點,實現自動雙向流量測量,現場瞬時流量,正反向累計總量顯示,自診斷故障報警,GSM/GPRS數據無線遠傳等功能,用戶通過強大的GSM/GPRS遠程管理軟件系統可實現流量數據的無線遠傳、存儲等功能。并能實現3.6V/12V或220V多路電源的自動切換。

3、在精確計量的基礎上,儀表和控制部分集為一體,實現管路的自動切斷與接通操作。智能電動調節閥門在開啟時動作緩慢,避免了液體流速過快,對儀表本身造成損壞,防止危險事故的發生。閥門的開啟需要用戶預先付費。當用戶余額不足時,系統會自動向用戶手機上發送短信,提示用戶盡快充值;當用戶無余額時,系統自動發送指令,關閉閥門,切斷管路。待用戶充值后,閥門自動開啟,接通管路。

4、電磁流量計是大用水戶測量升級的最佳選擇

水是珍貴且不可再生的資源,在提倡節能降耗的今天,它需要被有效的測量和控制。計量的準確和公平,有效的監督和控制,是節約用水、減少浪費的基本手段,供水企業實施準確公正的貿易計量、實現大用戶計量和監控,實施區域計量方法減少漏失,是供水企業提高經濟效益的最直接方法。電池供電電磁流量計為達到上述目的提供簡單和最直接手段。

在管網供水中,越來越多的流量計用于大用水戶計量、區域計量系統中,以減少漏失率。實現在管網中的漏耗監控,需要對用水量較低的夜間進行監測。

可以提供雙向的高精度測量,是漏損檢測的理想流量計。同時,杰出的重復性,保證只有真正的流量突變才被檢測。

優點

1、微功耗設計,五節 3.6V 鋰電池,連續工作5~10年,而且更換電池方便。

2、顯示器采用LCD大屏幕液晶顯示器,可顯示瞬時流量、流速(管道壓力)、正反向累計總量以及報警提示符等多項流量參數。

3、測量管內無可動及阻力部件,不會產生纏繞、堵塞現象,幾乎無壓力損失,可長期可靠連續工作。

4、測量范圍寬:流速測量范圍可達0.05m/s~10m/s。

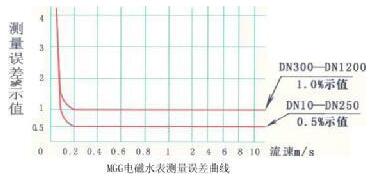

5、測量精度高:±0.5% ~ ±1.0%。

6、測量穩定:測量精度不受被測介質溫度、壓力、粘度、密度等物理參數變化的影響。

7、具有脈沖輸出及GSM無線數據遠傳的功能。

8、具有數據保存功能,最多可保存1000組流量數據,而且數據存貯時間之隔可任意設置以及數據查詢。

1、 退出/切換鍵:退出——在任何狀態下,按下此鍵 3 秒鐘后,程序自動返回到正常工作狀態,在修改時按此鍵可不保存退出;切換——在工作狀態和校驗狀態下此鍵可切換顯示流速/流量/壓力之間。

2、▼:后翻頁/加鍵:向后翻

頁或修改時加 1 鍵。

3、▲:前翻頁/減鍵:向前翻頁或修改時減 1 鍵。

4、■:確定/移位鍵:移位——第一次按下此鍵后,顯示界面進入密碼輸入狀態,而后此鍵做為移位鍵使用;確定——當一項參數設置/修改完成后,再按一次此鍵,退出該項參數(無光標閃動),同時該項參數設置/修改被確定保存。

進入?yún)��?shù)設置/修改狀態:(密碼輸入)

進入?yún)��?shù)設置/修改狀態:儀表在使用或校驗之前進行正確的參數設置后,儀表才能正常工作。方法:在儀表正常工作狀態下,按一次確定鍵■,顯示界面進入密碼輸入狀態 PASS,(出廠時用戶密碼為(000000),再按一次確定鍵■,密碼的第一位數字閃動,這時可按加 鍵▼或減鍵▲修改該數字,修改完成后再按一次確定鍵■,將光標移動到下一位數字上,再用加、減鍵▼▲修改該數字,直到 6 位密碼正確輸入完成,再按一次確定鍵■,程序進入?yún)��?shù)設置/修改狀態。然后再用后翻頁▼或前翻頁鍵▲可在各項參數之間轉換,任意設置/修改各項參數(儀表參數排列順序見參數設置采單)。

零點自動調試

零點自動調試:進入?yún)��?shù)設置/修改狀態后,找到第 109 項零點自動調試,按一次確定鍵

進入零點自動調試狀態,這時上行零數字閃動,按加鍵▼把零改為一,再按一次確定鍵

啟動零點自動測量,零點自動測量時間為 60 秒鐘,這時上行數字閃動由零逐漸增加到 60,而后變?yōu)榱?零點自動調試結束。中途退出可按退出鍵 ,這時零點自動調試結果不保存。儀表在使用或校驗之前需進行零點調試,在零點自動調試過程中必需保證管道內充滿被測介質且靜止不動。

儀表參數的設置/修改

以管道口徑為例:進入?yún)��?shù)設置/修改狀態后,按后翻頁/加鍵▼3 次,找到第 100 項口徑一頁,按一次確定鍵■,口徑項的第一位數字閃動,用加減鍵▼▲修改該數字,修改完成后再按一次確定鍵■,將光標移動到下一位數字上,再用加減鍵▼▲修改該數字,直到儀表口徑4 位數字正確輸入完成,再按一次確定鍵■,退出該項參數(無光標閃動),同時該項參數設置/修改被確定保存。再用加減鍵▼▲進入其它參數項,用同樣的方法進行設置/修改。待所有參數設置/修改完成后,按退出/切換鍵 3 秒鐘后,程序自動返回到正常工作狀態;如果在此狀態下無任何操作,程序會在 60 秒鐘后自動返回到正常工作狀態。

安裝環境的選擇

1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。

2、安裝場所不應有強烈震動,環境溫度變化不大。

3、便于安裝、維修的場所。

安裝位置的選擇

1、傳感器上流向標志與管道內被測介質流動的方向必須一致。

2、安裝位置必須保證測量管內書中充滿被測介質。

3、選擇流體流動脈沖較小的地方,即應遠離泵和局部阻力件(閥門、彎頭等)

4、測量雙相流體時,應選擇不易引起相分離的地點。

5、應盡量避免安裝在管內呈現負壓的地方。

6、當被測介質容易使電極,測量管內壁產生粘附、結垢時,建議測量管內流速不低于 2m/s 。

此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管,傳感器可采用并聯安裝,并帶清洗口。

直管段

傳感器對下游沒有直管段要求,下游非直管段不會影響流量計的測量精度。當上游和下游直管段通徑與傳感器通徑不一致時應安裝漸擴管或漸縮管,其圓錐角應小于 15°(優先選取 7°- 8°)然后與管道相連。

注:L 為傳感器公稱通徑的倍數,D 為傳感器公稱通徑

水平安裝

傳感器水平安裝時應取兩電極為水平位置,這樣一旦介質中含有氣泡或者沉淀物質時,氣泡不會吸附在電極附近造成轉換器輸入端開路,沉淀物也不回覆蓋電極造成零漂等現象。

為保證傳感器測量管內式中充滿被測介質,傳感器位置應略低于管道的高度,或者使傳感器具有一定的正壓。

垂直安裝

對液固兩相介質垂直安裝較為合理,一則可以防止被測介質相分離,二則可以使傳感器內側量管四周的襯里磨損比較均勻。

在垂直安裝時,介質流動方向應該自下而上,這樣才能確保傳感器內測量管道始終充滿被測介質。

接地

傳感器產生的流量信號非常微弱,通常為微狀和毫伏級,因此防止外界電磁干擾的影響是用好流量計的一種重要因素。

傳感器的節點要求有以下兩個方面:

1、 被測介質:傳感器和轉換器的節點端子和流量信號線的屏蔽層必須與被測介質相通。

2、 接點:

①以大地為零電位,減少外界干擾。一般情況下工藝管道都是金屬管,本身都是接地的。但在外界電磁場干擾較大的情況下尤其是管道上雜散漏電較大時,應另行設置接地裝置,接地線可采用總截面大于 4m ㎡的多股銅線,但必須注意,傳感器的接地線絕不能接在電機或其它電力設備的公共地線上,以免漏電流的影響。接地電阻應小于 10Ω。

②當工藝管道為金屬管道時,應保證前后管道與傳感器外殼接觸電阻幾乎為零。

注意事項

1、 在搬運和吊裝傳感器時,應該將吊索套在傳感器兩端法蘭旁頸部位置,切勿在測量、管內插入管幫進行吊裝以免損壞襯里。

2、 安裝前,傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。

3、安裝時密封墊圈的內徑應與測量管襯里內徑一致。

4、必須保證接線盒內的干燥,否則儀表可能會產生計量誤差。

運行前的準備工作

1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。(對分體型而言)

2、將床干起前閥門打開,傳感器后閥門關閉,讓傳感器內充滿被測介質。

3、準備工作完畢后,先打開傳感器上游閥門,再緩緩打開下游閥門,觀察轉換器瞬時流量顯示應向大方向變化,說明信號線線方向正確。否則,將信號線 A 與 B 接線位置互換。(對分體型而言)

4、打開傳感器前后閥門,排液數分鐘,排出管內氣體。

5、關閉傳感器下游閥門,再關上游閥門,是傳感器內充滿被測介質。然后進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定請?jiān)旈嗈D(zhuǎn)換器說明書。

電池供電電磁流量計的成套性包括:

1、電池供電電磁流量計一套

2、信號電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米(分體型時配套)

3、勵磁電纜 RVVP 型聚氯乙烯絕緣屏蔽護套線 2×32/0.2 15 米(分體型時配套)

4、電池供電電磁流量計裝箱文件

電池供電電磁流量計安裝使用說明書 1 份

產品合格證 1 份

產品裝箱單 1 份等!

特點

1、本系統可對每個測量點的用水情況查詢、統計、分析并以圖表或曲線的形式顯示出來,使用戶可以方便的對各測量點的用水進行管理

2、 當測量點用水情況發生異�；颥F(xiàn)場流量計電池電量不足時,本系統可發出報警信息,報警信息可直接發送到用戶指定人員的手機上。

3、本系統可設定不同級別的多個操作員,起到數據分級管理,并實現用戶局域網的數據共享。

4、 本系統引入了數據備份,SIM 卡費用統計等更多人性化管理。

功能

可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據;

可直接打印出查詢的所有數據;

可直接導出所有儀表的數據到計算機;

可直接看到所查詢儀表的流量曲線圖;

可直接打印出流量曲線圖;

可查看現場儀表的工作狀態及儀表是否有報警情況;

可以報表的形式顯示所有儀表每年、每月、每天的用水量;

可直接打印出報表;

可直接導出報表到計算機;

所有儀表的數據可直接備份到計算機。
