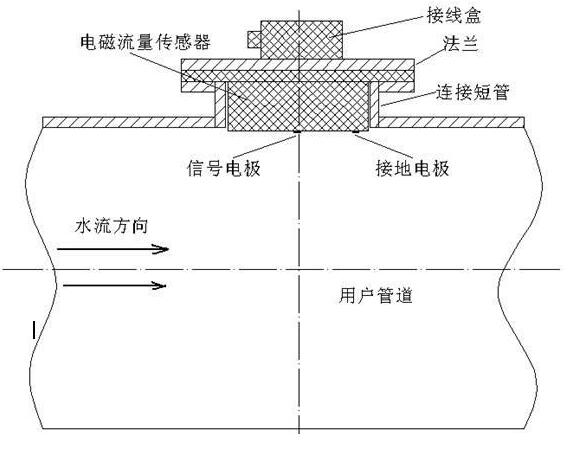

測量管內無活動部件和阻力部件,無壓損,不會產生阻塞 測量可靠,抗干擾能力強 體積小、重量輕、安裝方便、維護量小 測量范圍寬,測量不受流體溫度、密度、壓力、粘度、電導率等變化的影響 可在老管道上開孔改造安裝,施工安裝簡單,工程量小 較一般電磁流量計的成本和安裝費用低,特別適合大中口徑管道流量的測量 采用先進加工工藝,固態封裝、壽命長、使儀表具有良好的測量精度和穩定性。

測量管道直徑: DN(32-3000)mm

儀表精度:1.0級

工作壓力:≤1.6MPa

介質溫度:0-80℃

功 耗:<15VA

防護等級:IP68

連接方式:法蘭連接

應盡量遠離具有強電磁場的設備,如大型電機、大型變壓器、大型變頻器等。

安裝場所不應有強烈震動,管道固定牢靠,環境溫度變化不大。

安裝環境應便于安裝和維護。

2、污水電磁流量計安裝位置的選擇:

安裝位置必須保證管道內始終充滿被測液體。 選擇液體流動脈沖小的地方,即應遠離泵和閥門、彎頭等局部阻力件。 測量雙相(固、液和氣、液)液體時,應選擇不易引起相分離的地方。 被測管道內徑或周長容易測量,并且橢圓度應較小。

3、污水電磁流量計直管段長度:傳感器安裝管道上游側直管段長度應大于或等于10D,下游側應不小于5D(D為被測管道通徑)。

4、流量控制閥門和調節閥門:

流量控制閥門應安裝在傳感器上游側的被測管道內,流量調節閥門應安裝在傳感器下游側。

流量時,通常流量控制閥門應處于全開狀態。

測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。

由于感應電壓信號是在整個充滿磁場的空間中形成的,是管道載面上的平均值,因此傳感器所需的直管段較短,長度為5倍的管道直徑。

傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,即可耐腐蝕和耐磨損。

轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,參數設定方便。點擊中文顯示LCD,顯示累積流量,瞬時流量、流速、流量百分比等。

雙向測量系統,可測正向流量、反向流量。采用特殊的生產工藝和優質材料,確保產品的性能在長時候內保持穩定。

電磁流量計分類:分體型電磁流量計,一體型電磁流量計

分體型電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表,采用單片機嵌入式技術,實現數字勵磁,同時在電磁流量計上采用CAN現場總線,屬國內首創,技術達到國內領先水平。

分體型電磁流量計在滿足現場顯示的同時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

分體型電磁流量計除可測量一般導電液體的流量外,還可測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量。

無截流阻流部件,不存在壓力損失和流體堵塞現象。

無機械慣性,響應快速,穩定性好,可應用于自動檢測、調節和程控系統。

測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

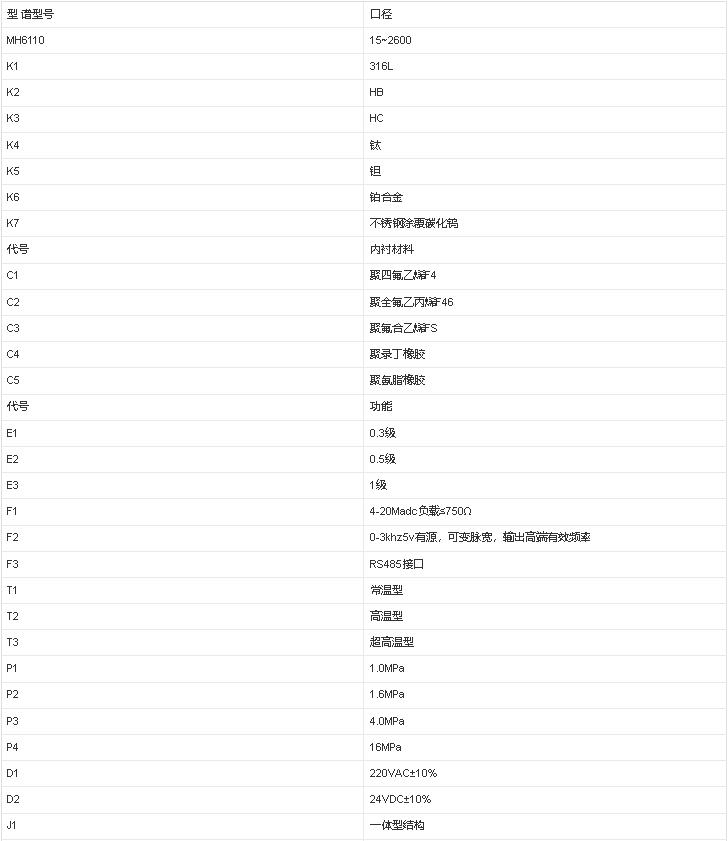

采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

備有管道式、插入式等多種流量計型號。

采用EEPROM存貯器,測量運算數據存貯保護安全可靠。

具備一體化和分離型兩種型式。

高清晰度LCD背光顯示。

一體型電磁流量計是根據法拉第電磁感應定律制定,用來測量導電流體的體積流量。由于獨特的特點,目前已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業,與計算機配套可實現系統控制。

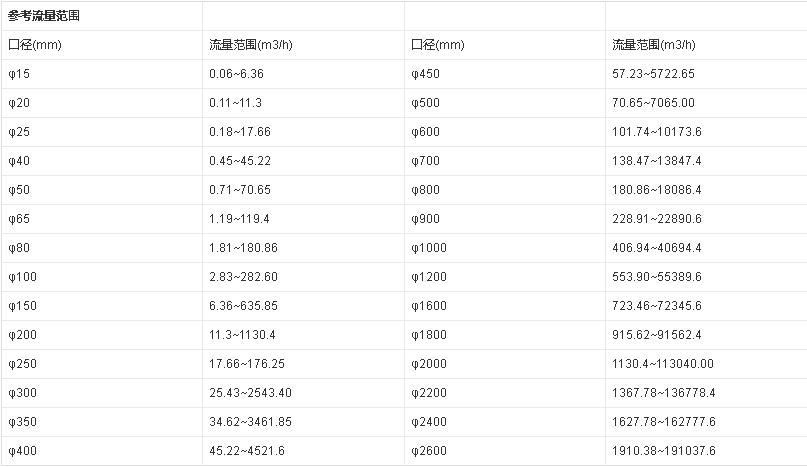

在量程Q已確定的條件下,即可根據上述流速V的范圍決定流量計口徑D的大小,其值由下式計算:

Q=πD2V/4

Q:流量(㎡/h) D:管道內徑 V:流速(m/h)

電磁流量計的量程Q應大于預計的最大流量值,而正常的流量值以稍大于流量計滿量程刻度的50%為宜
