中央空調溫控器是通過程序編輯,用程序來控制并向執行器發出各種信號,從而達到控制空調風機盤管以及電動二通閥的目的。

技術規范

1、額定電壓:230VAC±10% 50/60Hz

2、負載電流:<3A 阻性負載

3、溫度偏差:在25℃時≤1℃

4、環境溫度:-25℃~55℃ 相對濕度<85%(23℃)

5、外形尺寸:130X85X40(長X寬X厚

優點

1、溫度設定通過旋鈕設定、方便、直觀

2、可直接裝與墻上的標準接線盒上

3、外觀美觀,性能可靠

4、開關采用撥動式,手感舒適,壽命長久

5、可以控制二線或三線型電動(球)閥

6、可用于控制風機盤管和電動(球)閥或風閥等設備

7、雙金屬大膜盒片盒感溫元件能按要求確保準確的溫度控制

8、自動冷熱轉換可由管道恒溫器控制(指某些型號的恒溫器)

9、特殊功能:a. 超限停 b. 安全保護罩 c. 用于特殊安裝需要的墻掛方式

10、所有型號的恒溫都具有熱量預感器,熱量預感器能進一步改進熱冷溫度控制

操作方法

1、開關機:把撥動開關撥動到ON位置,溫控器開機;把開關撥動到OFF位置,溫控器關機。

2、工作模式設定:把撥動開關撥動到COOL位置,溫控器設定為制冷模式;把撥動開關撥動到HEAF位置,溫控器設定為制熱模式。

3、溫度設定:機械式溫控器,采用旋鈕式設定溫度,把紅點對著面板標明的溫度數據即可。

4、風速設定:把開關撥動到LOW位置;溫控器設定為低檔風速;把開關撥動到WED位置,溫控器設定為中檔風速;把開關撥動到High位置,溫控器設定為高檔風速。

安裝方法

1、用小一字螺絲刀把溫控器上面的螺絲擰松,取下面殼。

2、接好電源線,一定根據接線圖正確接線。

3、用配備的螺絲釘把溫控器底板固定在墻上,再把面殼扣上底版即可。

特點

四種工作模式:制冷/風扇/制熱/自動

室內風機可調整:高速/中速/低速/自動

通過跳線設定:單冷/冷暖二管/冷暖四管等模式

二線電動閥或者小型風閥皆可控制

LCD顯示系統工作狀態:一目了然

LED指示二通閥運行狀態和上電狀態

設置溫度以1℃遞增/減:精度更高

實時時鐘顯示,星期定時開關機

房間溫度校正功能

安裝方法

1、將本控制器的驅動板(電源板)按圖要求連接好風機盤管、電動閥(電磁閥或風閥)及電源線。

2、將液晶主板與電源驅動板胡排線連接好。

3、將液晶主板的后蓋卸下,將電源驅動板嵌入預埋暗盒內。

4、用螺絲釘將后蓋固定好。

5、將面板卡入后蓋,安裝完畢。

操作方法

1、為開關機鍵,按鍵選擇系統的開機或關機狀態。

2、M:模式鍵,按鍵選擇系統的控制模式,是制冷還是制熱。制冷就是降低環境溫度,反之既是制熱了。

3、風速鍵,按鍵選擇輸出風的大小,風速可以分為三類:低檔、中檔和高檔,不同的葉片,從多到少依次代表高、中、低。

4、設定溫度�？梢栽O定溫度的高低,如果您需要制熱,此時您所設定溫度應該高于室內溫度,模式為制熱,反之低于室內溫度,模式為制冷。

控制方法一般分為兩種; 一種是由被冷卻對象的溫度變化來進行控制,多采用蒸氣壓力式溫度控制器,另一種由被冷卻對象的溫差變化來進行控制,多采用電子式溫度控制器。溫控器分為:

機械式分為:蒸氣壓力式溫控器、液體膨脹式溫控器、氣體吸附式溫控器、金屬膨脹式溫控器。

其中蒸氣壓力式溫控器又分為:充氣型、液氣混合型和充液型。家用空調機械式都以這類溫控器為主。

電子式分為:電阻式溫控器和熱電偶式溫控器。

電路系統的作用:

空調機電路系統的作用是控制空調正常和多功能的運行,保護壓縮機和風扇電機正常運行。電路系統的組成部件主要有:溫度控制器、熱保護器、主控開關、運轉電容器,風扇電動機的運轉電容器等被固定在控制盒內。左圖為單冷式空調機的電氣線路圖。溫度控制器的作用只是控制壓縮機的啟動和停止。

工作原理

蒸氣壓力式

波紋管的動作作用于彈簧,彈簧的彈力是由控制板上的旋鈕所控制的,毛細管放在空調機的室內吸入空氣的風口處,對室內循環回風的溫度起反應。當室溫上升至調定的溫度時,毛細管和波紋管中的感溫劑氣體膨脹,使波紋管伸長并克服彈簧的彈力把開關觸點接通,此時壓縮機運轉,系統制冷,直到室溫又降至設定的溫度時,感溫包氣體收縮,波紋管收縮與彈簧一起動作,將開關置于斷開位置,使壓縮機的電動機電路切斷。以此反復動作,從而達到控制房間溫度的目的。

電子式溫度控制器

電子式溫度控制器(電阻式)是采用電阻感溫的方法來測量的,一般采用白金絲、銅絲、鎢絲以及半導體(熱敏電阻等)為測溫電阻,這些電阻各有其優確點。家用空調的傳感器大都是以熱敏電阻式。

熱敏電阻式溫控器是根據惠斯登電橋原理制成的,(左圖)是惠斯登電橋。在BD兩端接上電源E,根據基爾霍夫定律,當電橋的電阻R1×R4=R2×R3時,A與C兩點的電位相等,輸出端A與C之間沒有電流流過,熱敏電阻的阻抗R1的大小隨周圍溫度的上升或下降而改變,使平衡受到破壞,AC之間有輸出電流。因此,在構成溫控器時,可以很容易地通過選擇適當?shù)臒崦綦娮鑱砀淖儨囟日{(diào)節范圍和工作溫度。

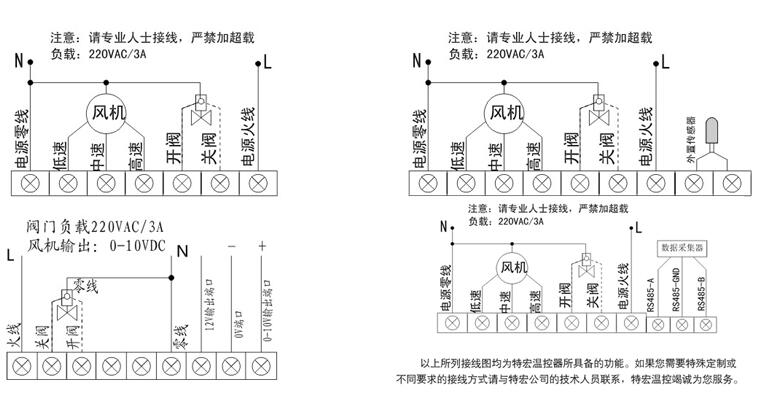

溫控器接線圖
