電遠傳型是在指針現場指示流量的同時再通過角位移傳感器及電變送電路,把流量值精確地轉換成0-10mA或4-20mA的標準信號。

體積流量Q的基本方程式為

1、當浮子為非實芯中空結構（放負重調整量）時,則

2、式中 α——儀表的流量系數,因浮子形狀而異；

ε——被測流體為氣體時氣體膨脹系數,通常由于此系數校正量很小而被忽略,且通過校驗已將它包括在流量系數內,如為液體則ε=1；

△F——流通環形面積,m2；

g——當?shù)刂亓�加速�?m/s2；

Vf——浮子體積,如有延伸體亦應包括,m3；

ρf——浮子材料密度,kg/m3；

ρ——被測流體密度,如為氣體是在浮子上游橫截面上的密度,kg/m3；

Ff——浮子工作直徑（最大直徑）處的橫截面積,m2；

Gf——浮子質量,kg。

流通環形面積與浮子高度之間的關系如式（3）所示,當結構設計已定,則d、 β為常量。式中有h的二次項,一般不能忽略此非線性關系,只有在圓錐角很小時,才可視為近似線性。

m2

3、式中 d——浮子最大直徑（即工作直徑）,m；

h——浮子從錐管內徑等于浮子最大直徑處上升高度,m；

β——錐管的圓錐角；

a、b——常數。

口徑15-40mm透明錐形管浮子流量計典型結構如圖2所示。透明錐形管4用得最普遍是由硼硅玻璃制成,習慣簡稱玻璃管浮子流量計。流量分度直接刻在錐管4外壁上,也有在錐管旁另裝分度標尺。錐管內腔有圓錐體平滑面和帶導向棱筋（或平面）兩種。浮子在錐管內自由移動,或在錐管棱筋導向下移動,較大口平滑面內壁儀表還有采用導桿導向。

圖3是直角型安裝方式金屬管浮子流量計典型結構,通常適用于口徑15-40mm以上儀表。錐管5和浮子4組成流量檢測元件。套管（圖3未表示）內有導桿3的延伸部分,通過磁鋼耦合等方式,將浮子的位移傳給套管外的轉換部分。轉換部分有就地指示和遠傳信號輸出兩大類型。除直角安裝方式結構外還有進出口中線與錐管同心的直通型結構,通常用于口徑小于10-15mm的儀表。

浮子流量計可用于較低雷諾數,選用粘度不敏感形狀的浮子,流通環隙處雷諾數只要大于40或500,雷諾數變化流量系數即保持常數,亦即流體粘度變化不影響流量系數。這數值遠低于標準孔板等節流差壓式儀表最低雷諾數104-105的要求。

大部分浮子流量計沒有上游直管段要求,或者說對上游直管段要求不高。

浮子流量計有較寬的流量范圍度,一般為10：1,最低為5：1,最高為25：1。流量檢測元件的輸出接近于線性。壓力損失較低。

玻璃管浮子流量計結構簡單,價格低廉。只要在現場指示流量者使用方便,缺點是有玻璃管易碎的風險,尤其是無導向結構浮子用于氣體。

金屬管浮子流量計無錐管破裂的風險。與玻璃管浮子流量計相比,使用溫度和壓力范圍寬。

大部分結構浮子流量計只能用于自下向上垂直流的管道安裝。

浮子流量計應用局限于中小管徑,普通全流型浮子流量計不能用于大管徑,玻璃管浮子流量計最大口徑100mm,金屬管浮子流量計為150mm,更大管徑只能用分流型儀表。

使用流體和出廠標定流體不同時,要作流量示值修正。液體用浮子流量計通常以水標定,氣體用空氣標定,如實際使用流體密度、粘度與之不同,流量要偏離原分度值,要作換算修正。

SH250型金屬管浮子流量計

LWS簡介

SH250系列[1]流量計是采用可變面積式測量原理,用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高、價格便宜,能使用多種場合的流量測量等特點。本系列為現場智能指示型,有下進上出、左進右出和下進側出三種安裝形式。

可廣泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。

SH250產品特點

1、測量下限低,可測微小流量

2、結構簡單,堅固可靠

3、可襯里,容易制成防腐性

4、極高的測量重復性

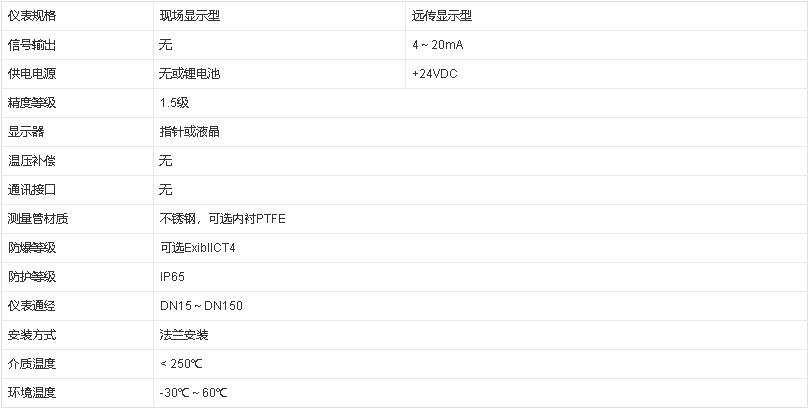

SH250產品分類

折疊浮子流量計常見故障與解決方法

一、浮子流量計指針抖動：

1、輕微指針抖動：一般由于介質波動引起�？刹捎迷黾幼枘岬姆绞絹�(lái)克服。
2、中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成�？刹捎梅�(wěn)壓或穩流裝置來克服或加大浮子流量計氣阻尼。
3、劇烈指針抖動：主要由于介質脈動,氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與浮子流量計實際的狀態不符,有較大差異造成浮子流量計過量程。

二、指針停到某一位置不動 主要原因是浮子流量計的浮子卡死。 一般由于浮子流量計使用時開啟閥門過快,使得浮子飛快向上沖擊止動器,造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心,造成浮子卡死。處理時可將儀表拆下,將變形的止動器取下整形,并檢查與導向桿是否同心,如不同心可進行校正,然后將浮子裝好,手推浮子,感覺浮子上下通暢無阻卡即可,另外,在浮子流量計安裝時一定要垂直或水平安裝,不能傾斜,否則也容易引起卡表并給測量帶來誤差。

三、浮子流量計測量誤差大

1、安裝不符合要求 對于垂直安裝浮子流量計要保持垂直,傾角不大于20度 對于水平安裝浮子流量計要保持水平,傾角不大于20度 浮子流量計周?chē)?00mm空間不得有鐵磁性物體。 安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。
2、液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前,都將介質按用戶給出的密度進行換算,換算成標校狀態下水的流量進行標定,因此如果介質密度變化較大,會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式,換算成誤差修正系數,然后再將流量計測出的流量乘以系數換成真實的流量。
3、氣體介質由于受到溫度壓力影響較大,建議采用溫壓補償?shù)姆绞絹?lái)獲得真實的流量。
4、由于長期使用及管道震動等多因素引起浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動,造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置,看輸出是否為4mA,流量顯示是否為0%,再依次按照刻度進行驗證。若發現不符,可對部件進行位置調整。一般要求專業人員調整,否則會造成位置丟失,需返回廠家進行校正。
