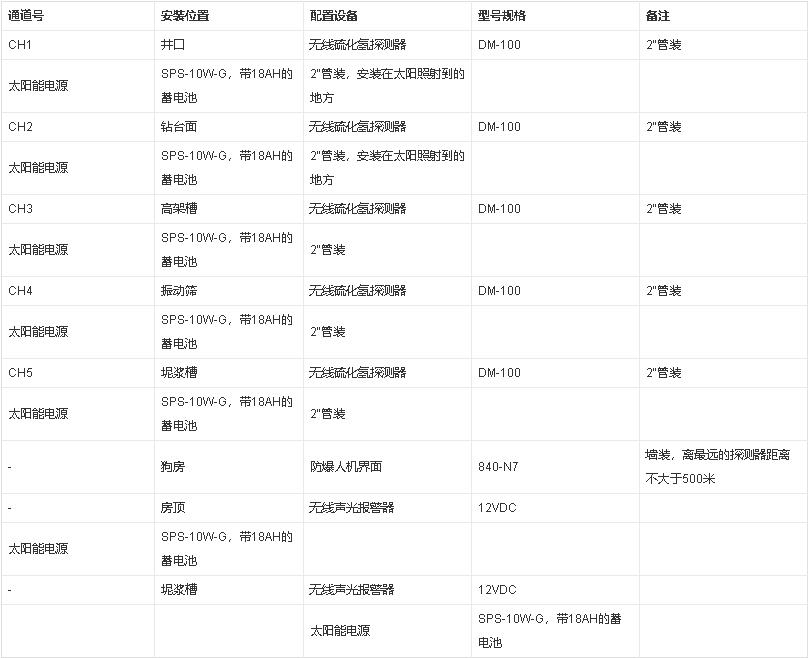

對于無可燃氣體的3000米鉆井,可只配硫化氫探測器,數量五臺即可,另外還要配兩個聲光報警器、一個人機界面。探測器與報警器均帶太陽能電源,通過無線與人機界面來通訊。系統組成如下表:

無線氣體探測器

德康的智能無線氣體探測器都是低功耗產品,包含了四種技術的探測器:用電化學技術檢測的多種有毒氣體,用固體半導體技術檢測的硫化氫,用催化燃燒技術檢測的可燃氣體,用紅外技術檢測碳氫類可燃氣體。這四種探測器都適用在Class 1和Division 1, Group C, D的危險區域。這些先進的現場設備包含了一個德康的Model 100系列的低功耗氣體探測器,一個德康的智能可充電蓄電池組,一個德康的Model RXT-300的智能無線收發器。

產品特點:

直序調制擴頻無線網絡技術

自動繞多堵塞和可視障礙

Model RXT-300 無線收發器

低功耗

通用的2.4 GHz,免許可證工作頻段

低功率

3英里可視傳輸距離

強大的網絡拓撲技術

技術參數:

電源電壓:11~24VDC

功耗: ≤1W

頻率: 2.4 GHz

傳輸距離:3英里(4800米)

電纜接口:3/4NPT

防爆等級:Class 1和Division 1, Group C, D

二.無線聲光報警器:

兩級報警,一級用于閃光報警,二級用于警笛報警。報警繼電器選擇包括可調節的設定值和鎖定、不鎖定繼電器的選擇。警笛報警可以在智能無線人機界面上進行消音操作。電源是由德康設計的智能電池組提供的,這樣電源和信號就不需要電纜連接。這個標準的電池組可以在完全警報條件下,連續操作4至6個小時。防爆等級為Class 1, Division 2和Group A, B, C, D。

三.無線人機界面:

Model RXT-300系列的智能無線收發器可理想地使用于信號數據傳輸,廣泛地應用于工業檢測和報警系統。數據信號可以是4-20mA的模擬量或總線制MODBUS。收發器工作在2.4Hz,全世界通用的無需許可證申請的頻段。無線網絡的完整性和安全性由直序擴頻無線網絡技術來保證。無線網絡的應用可以簡單至一臺現場設備與主控制器的通訊,或者是多臺現場設備組成一個用戶網絡。與傳統的網狀網絡不同,處理能力是在所有的設備中分享的,因此也不會存在單一設備獨立的情況。在網絡中的每個設備都可以為其他設備充當路由器或者中繼器。這就意味著用戶可以跳過毗鄰的設備,和其他設備相互通訊。這項獨特的創新技術可以構成一個能自動繞多堵塞和可視障礙的強大網絡,增大了吞吐量以適應用戶設備密度的增加。

四. 太陽能電源:

德康的Model SPS系列是手持的,預裝配12V直流電電源供應,被專門運用于重工業應用。每個系統包含了一個可充電電池,太陽能面板和一個電池控制充電電路,充電電路被用來提供連續的直流電,使其足夠操作各種各樣的工業自動化產品。這些預裝備的太陽能應用在四個不同的功率級,一個用于Division 1的危險區域,一個用于Division 2的危險區域。

u Model SPS-01W-DV1——鋰離子電池,10安培小時,1.5瓦特

u Model SPS-10W-GP——鉛酸電池,18安培小時,10瓦特

u Model SPS-20W-GP——鉛酸電池,18安培小時,20瓦特

Model SPS-40W-DV2——鉛酸電池,36安培小時,40瓦特

一、應用時的注意事項

氣體探測報警器固定式安裝一經就位,其位置就不易更改,具體應用時應考慮以下幾點。

1、弄清所要監測的裝置有哪些可能泄漏點,分析它們的泄漏壓力、方向等因素,并畫出探頭位置分布圖,根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。

2、根據所在場所的氣流方向、風向等具體因素,判斷當發生大量泄漏時,有毒氣體的泄漏方向。

3、根據泄漏氣體的密度(大于或小于空氣),結合空氣流動趨勢,綜合成泄漏的立體流動趨勢圖,并在其流動的下游位置作出初始設點方案。

4、研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏,則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏,則要稍遠離泄漏點。綜合這些狀況,擬定出最終設點方案。這樣,需要購置的數量和品種即可估算出來。

5、對于存在較大有毒氣體泄漏的場所,根據有關規定每相距10-20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房,需要注意發生有毒氣體泄漏的可能性,一般應在下風口安裝一臺檢測器。

6、對于有氫氣泄漏的場所,應將檢測器安裝在泄漏點上方平面。

7、對于氣體密度大于空氣的介質,應將檢測器安裝在低于泄漏點的下方平面上,并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。

8、對于開放式有毒氣體擴散逸出環境,如果缺乏良好的通風條件,也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度,這些都是不可忽視的安全監測點。 根據現場事故的分析結果,其中一半以上是由不正確的安裝和校驗造成的。因此,有必要介紹正確的安裝和校驗的注意事項以減少故障。

二、氣體探測報警器安裝的注意事項

1、報警器探頭主要是接觸燃燒氣體傳感器的檢測元件,由鉑絲線圈上包氧化鋁和黏合劑組成球狀,其外表面附有鉑、鈀等稀有金屬。因此,在安裝時一定要小心,避免摔壞探頭。

2、報警器的安裝高度一般應在160-170cm,以便于維修人員進行日常維護。

3、報警器是安全儀表,有聲、光顯示功能,應安裝在工作人員易看到和易聽到的地方,以便及時消除隱患。

4、報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。

5、被測氣體的密度不同,室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時,探頭應安裝在距屋頂30cm外,方向向下;反之,探頭應安裝在距地面30cm處,方向向上。

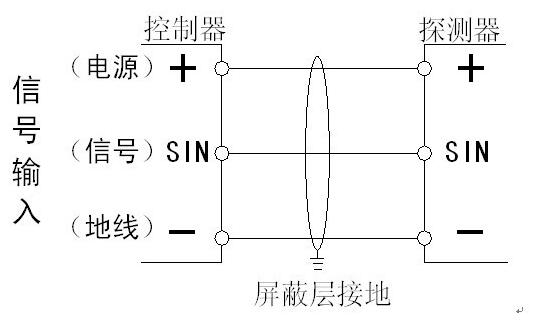

參照控制器與探測器接線圖,將氣體探測報警器控制器與探測器的對應端子相連接

接線方式

1、將輸入控制器端子與探測器端子對應相接

2、輸出端子與聯動設備的連接

3、當排風扇等感性設備滿足小于等于5A/220VAV條件時,

4、可直接與輸出端子相連,但盡可能的避免負載設備直接與輸出端子相連,當負載設備大于5A/220VAV時,必須外接轉接設備;

5、控制器、探測器要保證可靠的接地;

6、進行各種安裝操作時,需先斷電,否則可能會燒壞主機。
