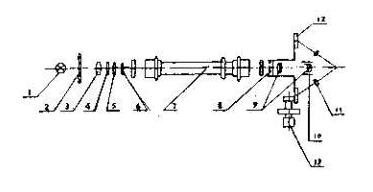

圖一:1.光源2.毛玻璃3.聚光鏡4.濾色鏡5.起偏鏡6.半波片7.試管8.檢偏鏡 9.物、目鏡組10.調焦手輪11.讀數放大鏡12.度盤及游標13.度盤轉動手輪

從光源(1)射出的光線,通過聚光鏡(3)、濾色鏡(4)經起偏鏡(5)成為平面偏振光,在半波片(6)處產生三分視場。通過檢偏鏡(8)及物、目鏡組(9)可以觀察到如圖二所示的三種情況。轉動檢偏鏡,只有在零度時(旋光儀出廠前調整好)視場中三部分亮度一致(如圖二b)。

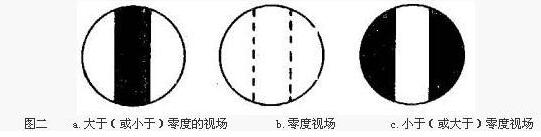

圖二 a.大于(或小于)零度的視場b.零度視場c.小于(或大于)零度視場

當放進存有被測溶液的試管后由于溶液具有旋光性,使平面偏振光旋轉了一個角度,零度視場便發生了變化(如圖二a或c)。轉動檢偏鏡一定角度,能再次出現亮度一致的視場。這個轉角就是溶液的旋光度,它的數值可通過放大鏡(10)從度盤(11)上讀出。

測得溶液的旋光度后,就可以求出物質的比旋度。根據比旋度的大小,就能確定該物質的純度和含量了。

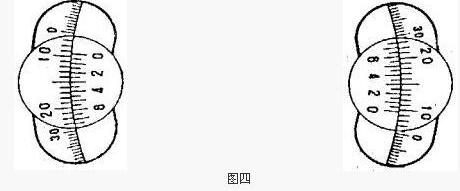

為便于操作,旋光儀的光學系統以傾斜20°安裝在基座上。光源采用20瓦鈉光燈(波長λ=5893A°)。鈉光燈的限流器安裝在基座底部,毋需外接限流器。旋光儀的偏振器均為聚乙烯醇人造偏振片。三分視界是采用勞倫特石英板裝置(半波片)。轉動起偏鏡可調整三分視場的影蔭角(旋光儀出廠時調整在3°左右)。旋光儀采用雙游標讀數,以消除度盤偏心差。度盤分360格,每格1°,游標分20格,等于度盤19格,用游標直接讀數到0.05°(如圖四)。度盤和檢偏鏡固為一體,借手輪(1)能作粗、細轉動。游標窗前方裝有兩塊4倍的放大鏡,供讀數時用。

1、將儀器電源插頭插入220V交流電源,并將接地腳可靠接地。

2、打開電源開關,這時鈉光燈應啟亮,需經5min鈉光燈預熱,使之發光穩定。

3、打開電源開關(若光源開關打開后,鈉光燈熄滅,則再將光源開關上下重復打開1到2次,使鈉光燈在直流下點亮,為正常)。

4、打開測量開關,這時數碼管應有數字顯示。

5、將裝有蒸餾水或其他空白溶劑的試管放入樣品室,蓋上箱蓋,待示數穩定后,按清零按鈕。試管中若有氣泡,應先讓氣泡浮在凸頸處。通光面兩端的霧狀水滴,應用軟布揩干。試管螺帽不宜旋得過緊,以免產生應為,影響讀數。試管安放時應注意標記的位置和方向。

6、取出試管,將待測樣品注入試管,按相同的位置和方向放入樣品室內,蓋好箱蓋。儀器數顯窗將顯示出該樣品的旋光度。

7、逐次按下復測按鈕,重復讀幾次數,取平均值作為樣品的測定結果。

8、如樣品超過測量范圍,儀器在±45處來回振蕩。此時,取出試管,打開箱蓋按箱內回零按鈕,儀器即自動轉回零位。

9、儀器使用完畢后,應依次關閉測量、光源、電源開關。

10、鈉燈在直流供電系統出現故障不能使用時,儀器也可在鈉燈交流供電的情況下測試,但儀器的性能可能略有降低。

11、當放入小角度樣品(小于0.5°)時,示數可能變化,這時只要按復測按鈕,就會出現新的數字。

1、旋光儀應放在通風干燥和溫度適宜的地方,以免受潮發霉。

2、旋光儀連續使用時間不宜超過4小時。如果使用時間較長,中間應關熄10~15分鐘,待鈉光燈冷卻后再繼續使用,或用電風扇吹打,減少燈管受熱程度,以免亮度下降和壽命降低。

3、試管用后要及時將溶液倒出,用蒸餾水洗滌干凈,揩干藏好。所有鏡片均不能用手直接揩擦,應用柔軟絨布揩擦。

4、旋光儀停用時,應將塑料套套上。裝箱時,應按固定位置放入箱內并壓緊之。

1、溶劑

旋光物質的旋光度主要取決于物質本身的結構。另外,還與光線透過物質的厚度,測量時所用光的波長和溫度有關。如果被測物質是溶液,影響因素還包括物質的濃度,溶劑也有一定的影響。因此旋光物質的旋光度,在不同的條件下,測定結果通常不一樣。

2、溫度

溫度升高會使旋光管膨脹而長度加長,從而導致待測液體的密度降低。另外,溫度變化還會使待測物質分子間發生締合或離解,使旋光度發生改變。不同物質的溫度系數不同,一般在-(0.01~0.04)℃之間。為此在實驗測定時必須恒溫,旋光管上裝有恒溫夾套,與超級恒溫槽連接。

3、濃度和旋光管長度

在一定的實驗條件下,常將旋光物質的旋光度與濃度視為成正比,因?yàn)閷⒈刃�光度作為常�?shù)。而旋光度和溶液濃度之間并不是嚴格地呈線性關系,因此嚴格講比旋光度并非常數,旋光度與旋光管的長度成正比。旋光管通常有10cm、20cm、22cm三種規格。經常使用的有10cm長度的。但對旋光能力較弱或者較稀的溶液,為提高準確度,降低讀數的相對誤差,需用20cm或22cm長度的旋光管。

MC024-WXG-4圓盤旋光儀

基本原理

眾所周知,可見光是一種波長為380nm~780nm的電磁波,由于發光體發光的統計性質,電磁波的電矢量的振動方向可以取垂直于光傳播方向上的任意方位,通常叫做自然光。利用某些器件(例如偏振器)可以使振動方向固定在垂直于光波傳播方向的某一方位上,形成所謂平面偏振光,平面偏振光通過某種物質時,偏振光的振動方向會轉過一個角度,這種物質叫做旋光物質,偏振光所轉過的角度叫旋光度。如果平面偏振光通過某種純的旋光物質,旋光度的大小與下述三個因素有關:

a)平面偏振光的波長λ,波長不同旋光度不一樣。

b)旋光物質的溫度t,不同的溫度旋光度不一樣。

c)旋光物質的種類,不同的旋光物質有不同的旋光度。

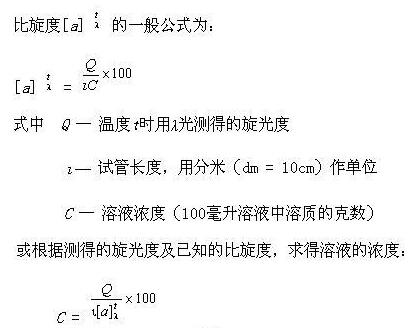

用一個叫做比旋度[α]tλ的量來表示某種物質的旋光能力。

[α]tλ的表示單位長度的某種旋光物質,溫度為t℃時,對波長為λ的平面偏振光的旋光度。

旋光度與平面偏振光所經過的旋光物質的長度L有關,這樣在溫度為t℃時,長度為L,具有比旋光度為[α]tλ的旋光物質對波長為λ的平面偏振光的旋光度αtλ由下式表示:

αtλ=[α]tλ·L(1)

如果旋光物質溶于某種沒有旋光性的溶劑中,濃度為C,則下式成立:

αtλ=[α]tλ·L·C(2)

注意:(1)(2)式中,式中[α]tλ與L的長度單位必須一致。

若波長一定在某一標準溫度下例如20℃,事先已知測試物質的比旋度[α]tλ,測試溶液的長度一定,此時若用旋光儀測出旋光度αtλ,則可由(2)式計算出溶液中旋光物質的濃度C

C=αtλ/[α]tλ·L(3)

倘若溶質中除含有旋光物質外還含有非旋光物質,則可由配制溶液時的濃度和由(3)式求得的旋光物質的濃度C,算得旋光物質的含量或純度。

圓盤旋光儀系用來測定含有旋光性的有機物質,如糖溶液、松節油、樟腦等。通過旋度的測定,可以分析被測物質的濃度、含量及純度等。

具體用于:檢驗含糖量和測定食品調味品中淀粉含量

醫院臨床:測定尿中含糖量及蛋白質

制糖工業:檢驗生產過程中糖溶液濃定

藥物香料:測定藥物香料油這旋光度

高等院校;教學實驗

規格:

1、旋光度測量范圍:±180º

2、度盤格值:1º

3、度盤游標讀數值:0.05º

4、放大鏡放大倍數:4倍

5、單色光源:5893Aº(鈉光燈)

6、試管長度:100mm200mm

7、儀器使用電源

電源電壓:220V50HZ

工作電流:1.3A

放電功率:20W

穩定時間:約10min

8、儀器重量:8KG
