溫濕度一體化變送器是采用數字集成傳感器做探頭,配以數字化處理電路,從而將環境中的溫度和相對濕度轉換成與之相對應的標準的模擬信號,4-20mA、0-5V或者0-10V。它具有體積小、重量輕、量程寬等特點,廣泛用于氣象、國防、科研、郵電、化工、環保、醫藥、賓館、糧食等物資倉儲、暖通空調等各種需要對空氣中的溫濕度進行測量和控制的領域。

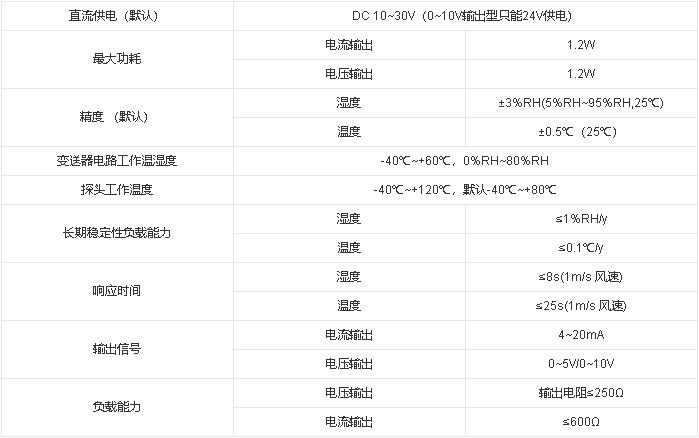

【技術指標參數】

溫濕度一體化模擬量型變送器它可以同時把溫度及濕度值的變化變換成電流/電壓值的變化,可以直接同各種標準的模擬量輸入的二次儀表連接。

常見故障排除方法：

無輸出或輸出錯誤

可能的原因：

1、量程對應錯誤導致 PLC 計算錯誤.
2、接線方式不對或者接線順序錯誤.
3、供電電壓不對（針對 0-10V 型均為 24V 供電）.
4、變送器與采集器之間距離過長,造成信號紊亂.
5、PLC 采集口損壞.
6、設備損壞.

應用場所：

廣泛適用于通訊機房, 倉庫樓宇以及自控等需要溫度監測的場所。 采用 標準工業接口4~20mA/0~10V/0~5V模擬量信號輸出,可接入現場數顯表、PLC、變頻器、工 控主機等設備, 安全可靠,安裝方便。

485型溫濕度變送器

電路采用微處理器芯片、溫度傳感器,確保產品的可靠性、穩定性和互換性。 采用顆粒燒結探頭護套,探頭與殼體直接相連。輸出信號類型為 RS485,能可靠地與上位機系統等進行集散監控,最遠可通信 2000 米,標準的 modbus 協議,支持二次開發。

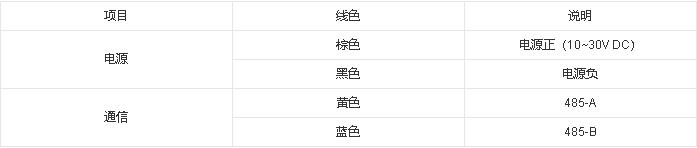

接線說明：

電源及 485 信號 寬電壓電源輸入 10~30V 均可。485 信號線接線時注意 A\B 兩條線不能接反,總線上多 臺設備間地址不能沖突。

通信協議：

1、通訊基本參數
編 碼：8 位二進制
數據位：8 位
奇偶校驗位：無
停止位：1 位
錯誤校驗：CRC（冗余循環碼）
波特率：2400bit/s、4800bit/s、9600 bit/s 可設

2、數據幀格式定義

采用Modbus-RTU 通訊規約,格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址,在通訊網絡中是單獨的（出廠默認0x01）。
功能碼：主機所發指令功能指示,本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據,注意16bits數據高字節在前。
CRC碼：二字節的校驗碼。

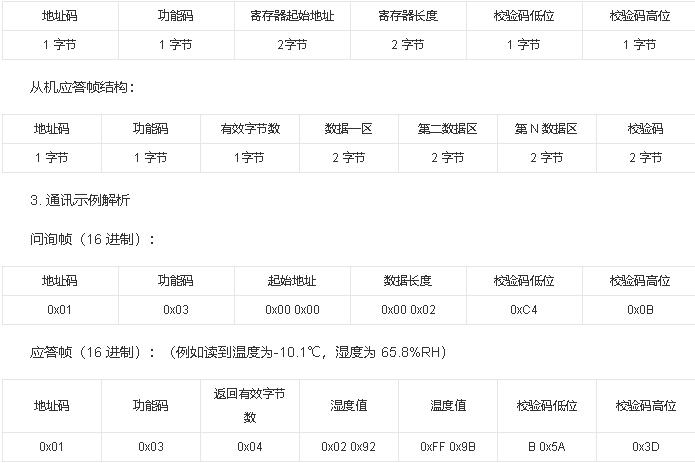

主機問詢幀結構：

溫度計算：

當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9B H(十六進制)= -101 =＞ 溫度 = -10.1℃
濕度計算：
濕度：292 H (十六進制)= 658 =＞ 濕度 = 65.8%RH
網絡型溫濕度變送器
網絡型溫濕度變送器,可采集溫濕度數據并通過以太網/WiFi/GPRS方式上傳到服務器。充分利用已架設好的通訊網絡實現遠距離的數據采集和傳輸,實現溫濕度數據的集中監控�？纱蟠鬁p少施工量,提高施工效率和維護成本。

【功能特點】

探頭可外延,探頭線最長可達 30 米
通過網絡方式上傳數據,支持局域網內通信、跨網關廣域網通信
支持動態域名解析 DNS
設備參數通過網口配置,簡單方便
溫濕度采集頻率 2S/次,數據上傳頻率 5S~10000 S/次可設
內置報警功能,可進行報警的上下限值及回差值設置
具有 2 路常開觸點,可任意關聯報警事項輸出
內置一路蜂鳴器,外延一路聲光報警器（選配）
可接免費的軟件平臺及環境監控云平臺
設備適應 DC10~30V 寬電壓供電

【安裝說明】

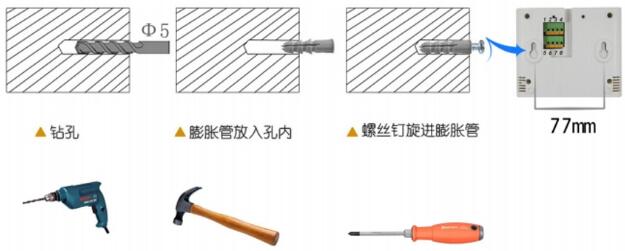

1、葫蘆孔安裝

說明：在墻面固定位置打入自攻絲及膨脹螺絲,壁掛方式掛接到葫蘆孔。

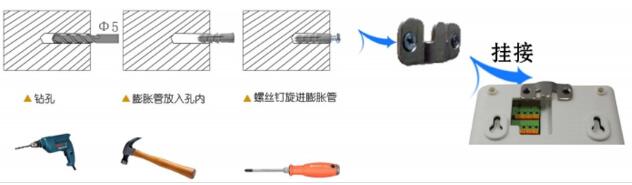

2、壁掛扣安裝

說明：掛鉤一面使用沉頭螺釘安裝到墻壁上，另一面使用螺絲釘安裝到設備上，然后將兩部 分掛到一起即可。

【數據傳輸】

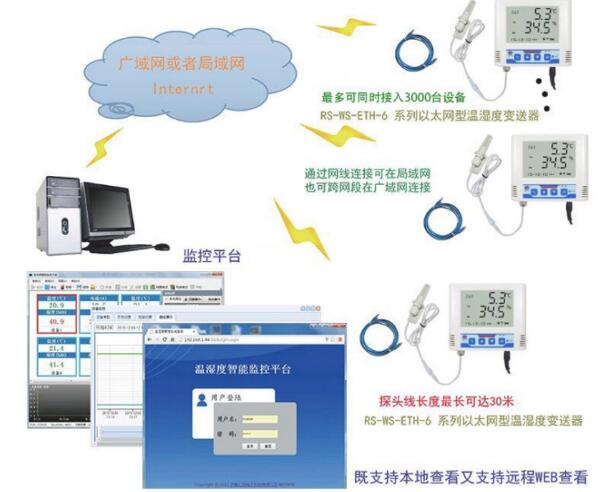

1、本地監控軟件

可安裝在客戶的電腦或服務器上,設備通過網絡將數據上傳至軟件。

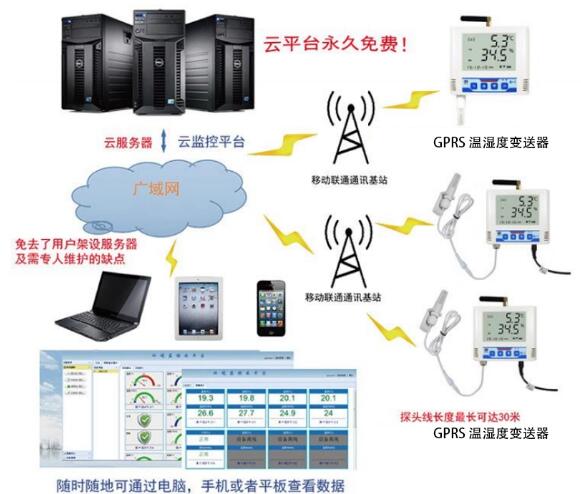

2、云監控平臺

上送數據至云監控平臺,設備的設置是最簡單的,客戶無需自建服務器。
