ec20120101-v02-23c8拍拍燈振動開關芯片

一．功能說明

供電方式：dc3v紐扣電池。一路震動開關輸入控制,一路輸出。

上電不工作,震動一次led開啟,再震動一次led關閉。led開啟后15秒內未震動,15秒后led自動關閉。震動開關如在1秒時間內受到重復多次振動時當做一次振動計算。

二．電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

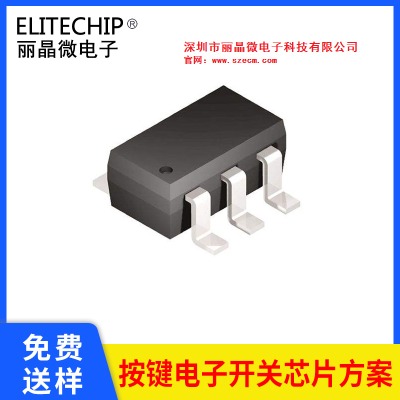

三．封裝腳位圖（sot23-6）

管腳號 符號 功能描述

1 nc 懸空

2 out 輸出低電平有效

3 vdd 電源正

4 gnd 電源負

5 key 振動開關

6 nc 懸空

四．電路圖參考

五．封裝尺寸圖（sot23-6）

六．版本說明

版本 日期 描述

ec20120101-v02-23c8 2020/12/5 v02
