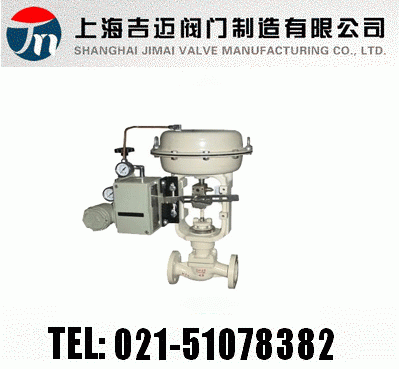

hls小口徑單座調節閥

hls小口徑單座調節閥http:// /valve_product_422.html 可用于控制各種不同壓力和溫度的流體、閥體呈 s 流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

【hls小口徑單座調節閥-主要技術參數】

閥    體

型    式  直通單座鑄造球型閥

公稱通徑  20、25mm

公稱壓力  ansi 125、150、300、600

jis 10、16、20、30、40k pn 1.6、4.0、6.4mpa

連接型式  法蘭式：ff、rf、rj 和 lg

標準按 ansi b16.5,jis b2201

jb/t79.1 pn1.6mpa,jb/t79.2

凹凸面 焊接式：嵌接焊 sw

材    料   ht200 zg25

zg1cr18ni9 zg0cr17ni12mo2

1.25cr0.5mo 5.0cr0.5mo

scph21 scph61 ti

上 閥 蓋 常溫型：-17~+230℃

伸長i型（e1）：-45~-17℃, +230~+566℃

伸長ii型（e2）：整體式（e2i）：-100~-45℃

焊接式（e2w）：-196~-100℃

壓蓋型式  螺栓壓緊式

填    料  v 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件

閥芯型式  單座柱塞型閥芯。

流量特性

金屬閥座：cv 值從 0.4~14 的高精度流量特性符合 iec534-2 參考圖 1

          cv 值從 0.01~0.25 參考圖 3

軟 閥 座：cv 值從 0.4~14 參考圖 2

          cv 值從 0.01~0.25 參考圖 3

工作范圍  軟閥座的工作溫度和壓差參考圖 4 司太萊堆焊的工作溫度和壓差參考圖 5

材    料  1cr18ni9  司太萊合金堆焊 9cr18mov

執行機構

型    式  ha 多彈簧式薄膜執行機構

膜片材料  乙丙橡膠夾尼龍

彈簧范圍  0.02~0.10,0.08~0.24mpa

供氣壓力  0.14,0.16, 0.28, 0.40mpa

氣源接頭  rc 1/4

環境溫度  -30~+70℃

閥作用型式  氣——開式或氣——關式

附    件  定位器、手輪機構、氣動閥位傳送器。

泄 漏 量

金屬閥座：符合 ansi b16.104 iv 級，小于額定的 cv 的 0.01％

軟 閥 座：符合 ansi b16.104 vi 級，小于額定的 cv 的 10-7

快開閥芯：小于額定 cv 的 0.00001％

回    差  1％（帶定位器）  3％（不帶定位器）

線    性  ±1％（帶定位器）±5％（不帶定位器）

備注：采用標準的v型聚四氟乙烯填料

可調范圍  50∶1(cv≥1.0)或 30∶1(cv≤0.63)

【hls小口徑單座調節閥-允許壓差】

i、金屬閥座

注：
1.最大允許壓差不準超過 ansi b16.34 或 jis b2201 標準規定的最大工作壓力。
2.同一格內上方為閥全開時允許壓差，下方表示閥全關時的允許壓差。
3.帶有*的允許壓差，閥控制液體時，允許壓差只能為 3mpa,超過 3mpa 時，請選用 hlc 調節閥。

ii、軟閥座

備注：最大允許壓差不準超過 ans b16.34 和 jis b2201 標準規定的最大工作壓力。
iii、司太萊堆焊快開閥芯（金屬閥座 qs）

備注：最大允許壓差不準超過 ansi b16.34 和 jis b2201 標準規定的最大工作壓力。

【hls小口徑單座調節閥-法蘭距】

【hls小口徑單座調節閥-主要外形尺寸】

備注：p=常溫型，e1=伸長 i 型，e2=伸長 ii 型，e21=整體式，e2w=焊接式

訂貨提供產品參數：hls小口徑單座調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
