一 、概  述

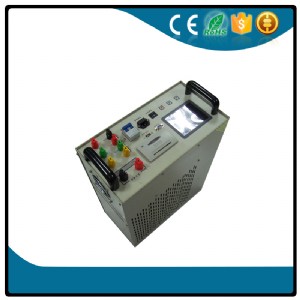

gm-tx充電機綜合特性測試儀是根據國家關于直流電源運行和維護規程的相關要求而研發出來的一款產品，主要包含穩壓精度測量、穩流精度測量、紋波系數測量、效率測量、諧波測量和電池放電等功能，同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。根據dl/t 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，gb/t19826-2005《電力工程直流電源設備通用技術條件和安  全要求》第5.2條中及6.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、充電機效率、蓄電池容量等技術指標及試驗方法有明確的規定及技術要求，落地國家電網維護規程政策，針對充電高頻開關電源模塊校驗測試。

功能特點

1、綜合測試

綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。

2、穩壓精度測量

穩壓精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩壓精度。

3、穩流精度測量

穩流精度測量顯示測量直流電流、測量直流電壓和測量交流電壓，并計算出穩流精度。

4、紋波系數測量

紋波系數測量顯示測量直流電流、測量直流電壓、測量交流電壓，測量紋波電壓，并計算出穩壓紋波系數和穩流紋波系數。

5、電池放電

電池放電測試顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。

6、數據分析

   包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、電網諧波分析和電池放電分析可重新顯示原測量界面的內容。

7、數據上傳

此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。

8、系統升級

此功能允許用戶使用微機更新儀表軟件。

技術參數環境溫度：-5℃～+55℃放電測量負載：工作電源： ac220v±15％  頻率 50hz

額定放電電流：≤40a（電流可定做）

直流電壓vdc：190v～240v  ±0.5％rdg

紋波電壓vpp：0～10v  ±5％±0.01v

直流電流測量：0～30a  ±0.5％rdg±0.03v

放電電流：0～30a   ±1％±0.1a內存容量：　128m位flash顯示屏： 320×240 彩色圖形lcd + 觸摸屏通訊接口：usb適用電壓等級：110v和220v（48v系統，電流200a，訂貨注明）
