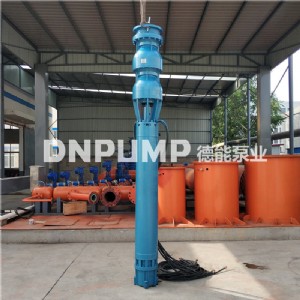

高揚程特種泵（潛油電泵）

高揚程特種泵特點是體積小.重量輕.揚程高.該泵具有獨特的平衡裝置.運行時不產生向下的軸向力.因此揚程可大幅度提高.適用于地下水位較低.或需要揚程較高的場合.流量在每小時100方以下。

揚程：200m-2000m

流量：1-100m3/h

功率：3.5kw-280kw

一、潛油電泵產品概述與工作原理：

1、潛油電泵機組

潛油電泵機組的組成：

井下部分:電機、保護器、油氣分離器(或進口段）、潛油泵、psi、電纜、止回閥、泄流閥等。

潛油電泵機組井下部分為細長圓柱體結構，長度可達幾十米，電機、保護器、油氣分離器(或進口段)、潛油泵的軸均用花鍵套連接，外殼用法蘭螺栓連接。

井上部分:變壓器、控制柜(控制站)、接線盒等。

工作原理

潛油電泵機組是將電機、保護器、油氣分離器《或進口段)、潛油泵和電纜下入井內，潛油泵與油管、地面管線連接。地面電網電源通過變壓器、控制柜、接線盒連接后，經電纜將電能饋送給電機，電機旋轉驅動潛油泵將井液提升到地面。

2、電機

結構特征：

電機主要由定了、轉子、結構支承系統，油路循環系統、引線連接系統組成。

根據電機結構，電機運行產生的溫升，必須通過井波散熱冷卻，因此電機必須潛入井內液面以下，射禮段以上工作，以免損壞機組。

電機內充滿電機油，具有良好的絕緣性和導熱性，電機的油路替環系統使電機軸承得到潤滑，并將電機中產生的熱能傳到電機外殼，它的上部止推軸承承受電機轉子的自重。

電機定子繞組采市耐油、耐水、的高溫的新型薄膜繞包線，并整體灌注特殊絕緣漆，在油、氣、水溫度和壓力的綜合作用下，具有良好的絕緣性能。

由于制達，運輸、安 裝等多種原因、單節電機制造長度限制在10米以內，大功率電機采用串聯結構，按其需要制造成多節電機，相同額定電流的電機可以串接，電機額定功率為各節電機功率之和，額定電壓為各節電機電壓之和。

工作原理

電機是驅動泵的動力(原動機)，它一般是兩極鼠籠三相異步電動機，當定子三相繞組饋電時，繞組中有三相對稱電流通過，在電機氣隙內產生一個轉速為n=60f/p的旋轉磁場，(f: 為頻率p:為極對數)，轉子為鼠籠式，根據電磁感應原理，轉子導條產生感應電勢，產生電流，因為載流導體在磁場中受磁力作用，產生電磁轉矩，此時電機把從電源取得的電能轉換為機械能。
