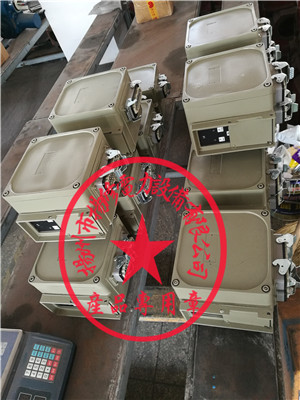

整體控制式電動執行機構（以下簡稱

lk）是在 2sa3 開關型電動執行機構的基礎上,

增加了電氣控制部分,即 lk 型功率控制部分,將機械傳動與電氣控制集為一體而構成的,具有現場操作和遠方操作控制等功能,現場調試極為方便,適用于對開環控制系統中各類閥門進行開關操作和控制。

電控部分由薄膜按鍵面板、功能板、開度模塊、電源及插件板和交流接觸器等組成,

電控部分通過插件及緊固螺栓和電動執行機構連接,可方便拆卸或更換；也可實現分體

控制。

二、主要技術參數

電源：ac380v 50hz 三相三線制閥位信號：輸出 4～20ma（或 0～20ma）防護等級：ip67

環境溫度：-20℃ ～ +60℃

輸出功率：0.030～15kw

三、操作

lk 可分別在“遠方”或“就地”狀態下操作,當每次接通電源后均處于“遠方”狀

態,如果需要進行“就地”操作時,按一下“就地”按鍵,將“遠方”狀態切換至“就

地”狀態,此時,“遠方”狀態指示的綠色發光管熄滅,“就地”狀態指示的紅色發光管

亮,遠方操作的“開、關、�！卑存I不起作用,只能在就地操作面板上操作“開、關、

�！卑存I。

在開啟閥門過程中,紅燈閃,綠燈亮；

在關閉閥門過程中,綠燈閃,紅燈亮；

閥門處于“全開”位置,紅燈亮,綠燈滅；

閥門處于“全關”位置,綠燈亮,紅燈滅。

“就地”操作結束后,應按一下“遠方”按鍵切換至“遠方”操作狀態。

電動執行機構的調整可參照,說明書編號是

yxdz-s-001,電氣接線見電氣接線圖。

lk 功率控制器操作面板示意圖

四、調整閥位信號

注意：閥位信號調整應在電動執行機構調整結束后進行。

閥位信號指示（又稱開度指示）部分由計數器 esm（在電動執行機構控制腔內）、開度模塊

wkd-2（固定在計數器 esm 上）、開度電源（lk 自身提供開度電源）及開度指示表（0～20ma 或 4～20ma 電流表,由用戶自備）等組成。

在調整閥位信號時需注意：lk 的閥位指示信號,一般選用電位器 pot（安 裝在計數器

esm 上）作為信號傳感器件。在實際調試過程中（可參照中的 3.2 節信號齒輪組件調整部分）,調節計數器 esm 上的滑動齒輪與圓柱齒輪組相配合,可適應不同閥門的轉圈數。電位器 pot 由圓柱齒輪組帶動,當改變轉圈數時,會造成電位器

pot 的旋轉方向有順時針為關或逆時針為關兩種情況。

在閥門信號調整過程中,先手動或電動操作電動執行機構朝關向運行,此時觀察電位器

pot 的旋轉方向,此時若電位器未到終端位置,可將電位器按上面所觀察到的旋轉方向旋轉至終端位置, 當電動執行機構在關過程中,開度指示表的電流應逐漸減小,如果電流逐漸增大,說明電位器

pot 的方向反了,此時只需切換開度模塊 wkd-2 的反向開關即可。

當閥門處于“全關”位置,電位器

pot 順時針或逆時針旋轉至終端位置時,開度電流表指示應為 4ma（或零位）；此時開度電流表顯示閥門處于“全關”位置。手動（或電動）調整閥門至“全開”位置時,通過調節滑動齒輪與圓柱齒輪組的配合,在電動執行

機構全行程運行時,使電位器 pot 旋轉的角度小于 300°（極限 330°）而盡可能大于 180°。

這樣可使開度表平穩正常指示。

當閥門處于“全開”位置,開度表指示應為

20ma（或滿度）,如果達不到上述要求時可反復調節開度模塊上的零位、滿度調節電位器,使閥門在“全開”位置時開度指示為 20ma 或 100％的滿度。當再次手動（或電動）調整閥門至“全關”位置時,開度表指示應從

20ma（或滿度）平穩降至 4ma（或零位）。
