輸送帶跑偏怎么辦？

皮帶機跑偏不用愁,跑偏開關解你憂

兩級跑偏開關,更懂你的需要,輕度跑偏報警,重度跑偏停機

跑偏開關用途

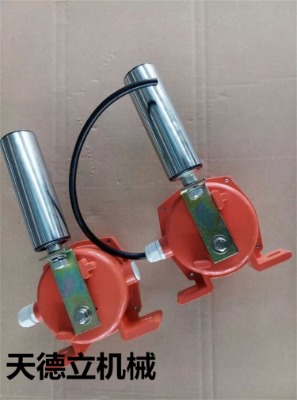

hfkpt1系列跑偏開關是用于檢測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安 全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏檢測。

跑偏結構特征與工作原理

hfkpt1兩級跑偏開關安 裝在輸送帶兩側,當輸送帶跑偏時,輸送帶觸碰開關立輥并使立輥偏轉,當立輥偏轉角度達到1級開關角度時,開關發出報警信號。當輸送帶跑偏嚴重,達到2級開關角度時,開關發出停機信號,實現輸送帶跑偏故障自動停機。

跑偏開關技術參數

產品型號：              hfkpt1

開關觸點數量：         1級為1常開、2級為1常閉

觸點容量：             ac 220v  3a

開關動作角度：         1級：10°；12°；20°  2級：30°；35°；45°

工作環境溫度：          －30～+40℃

相對濕度：              ≤90％（25℃時）

防護等級：              ip65

外殼：                  鑄鋁,表面靜電噴涂。

重量：                  3kg

型號接點容量接點數量開關動作角度重量kgkpt1—12—30

ac220v

3a常開常閉ⅰ級ⅱ級極限角

3.0kpt1—10—45

2

212°30°

60±2°kpt1—20—3510°45°20°35°

跑偏開關的安 裝

1、兩級跑偏開關設在輸送帶兩側,立輥應與輸送帶邊平面垂直,并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關安 裝見圖二。

2、兩級跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3、兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。當輸送機較長時,在輸送機中間位置可每隔30～35米設1對。

4、兩級跑偏開關應通過安 裝支架與輸送機中間架連接,開關支架應在輸送機安 裝完成后與輸送機機架焊接。跑偏開關與跑偏開關支架用螺栓連接。

選擇跑偏開關認準天德立,普通跑偏開關,礦用防爆跑偏礦,洗煤廠用跑偏開關,品類齊全,歡迎選購。
