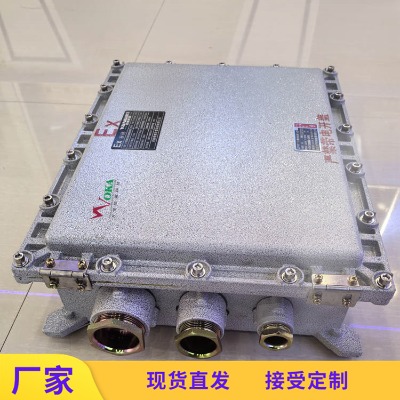

礦用本安 型防雷箱 100對井口ex通訊防雷箱 井下防爆接線箱

 礦用本安 通訊防雷箱對入井通信線路采用了綜合保護的措施,在采取了將雷電及有危害的過電壓隔離于井口以外的同時,又采取了對井下人員及設備有危害的過電流熔斷于井口以外的多重綜合保護措施。

型號參數：

型號                     wjx-c110/50（50/100/200/300）

標稱工作電壓un          110v

大持續工作電壓uc         v

x-x、x-c沖擊額定值b2      4kv (10/700us）

x-x、x-c沖擊額定值c2       kv/5ka

x一x.x-c u,@b2           ≤250v

x一x,x-c u.ec2           ≤ v

響應時間ta                ≤1ns

線-線帶寬fc               3mhz

安 裝方式                  din 35mm導軌

螺釘扭矩                  1n*m

剝線長度                  10mm

接線截面積                0.5mm2-

產品尺寸                  500mmx400mmx150mm

使用說明

1.根據入井被保護電纜的對數,選擇相應的避雷器產品規格來保護。

2.避雷器可在入井處附近落地放置,也可在入井處掛放。

3.避雷器安 裝時,取出喇叭嘴內堵片,將電纜通過喇叭口引入。

4 將喇叭嘴內墊圈、密封圈,套在電纜外徑適當位置。

5.根據避雷保護板連接位置,剝開電纜把電纜接入芯線分扎固定。

6.地面機房至井口端的電纜位危險端,對應接入避雷保護控制面板輸入端。

7.井口至井下的電纜位安 全端,分別對應接入避雷保護控制板輸入端。

8.連接完畢后,擰緊壓緊螺母和壓緊夾板,注意電纜松脫。

 在礦井達標的建設中,根據煤礦安 全規程,在入井通信線路中,須在井口按裝通信線路防雷電的保護措施,使雷電不能對井下的設備和人員造成雷擊的威脅。
