產品特征
zdy-2300（2800）型煤礦用液壓坑道鉆機（以下簡稱鉆機）是zdy系列鉆機之一。該鉆機是結合煤礦現場使用的最新需求和改進意見而設計制造的。該鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便，同時可解決松軟突出煤層在鉆孔的過程中出現噴孔、塌孔、卡鉆等現象。鉆孔的成孔率高，鉆進深度深等，該鉆機突出特點： 1、該鉆機泵站壓力高，鉆架重量輕，移動安裝方便；在移動鉆機到另一鉆場的過程中泵站和電源不動，只移動鉆架部分，鉆架和泵站可分開在20米內操作；減輕了工人移動泵站的勞動強度。 2、該鉆機采用新的專用密封圈，從而減少了鉆機漏油的故障率。 3、該鉆機配套寬葉片中空四方卡扣可正反轉的螺旋鉆桿，用水或壓風排渣方式鉆進。 4、該鉆機出廠時可選配錐螺紋光鉆桿或錐螺紋螺旋鉆桿或四方卡扣可正反轉的螺旋鉆桿；可選配能快速拆卸鉆桿的液壓夾持器和手動夾持器，可實現煤礦購選鉆機時一機多用的特點。 5、根據用戶的要求，該鉆機可配一套專用的液壓封孔泵，鉆孔后可將鉆機動力頭液壓馬達上的快換接頭連接到封孔泵的液壓馬達上進行快速封孔。 6、該鉆機在配備一臺高壓水發生器和選用高壓密封鉆桿就能對透氣性低的煤層進行割縫，從而提高瓦斯抽放效率和大大縮短抽放時間。
適用范圍
該鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程鉆孔。適用于巖石堅固性系數f≤10的各種煤層、巖層。要求巷道或鉆場斷面≥6.5m2，高度≥2.5m，寬度≥2.8m。鉆機可在基本參數表中規定的方位角和傾角范圍內任意鉆孔。
型號說明
型號組成及其所代表的含義。 z d y -2300（2800） 型煤礦用液壓坑道鉆機。型號示例：zdy-2300（2800）型煤礦用液壓坑道鉆機：z表示鉆機；d表示動力頭式 ；y表示由液壓驅動；2300（2800）表示最大輸出轉矩為2300（2800）n·m。
結構特征

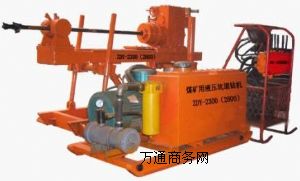

該系列鉆機主要由泵站、動力頭、機架、立柱框架、操作臺和鉆具等部分組成（見下圖）。鉆機泵站和動力頭由不同管徑的高壓管連接，接頭全部采用快速聯接頭，安裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。 （見下圖）
1、泵站 2、操縱臺3、動力頭 4、機架 5液壓夾持器 6、鉆具7、立柱
zdy-2300型及zdy-2800型煤礦用液壓鉆機主要技術參數
項目 單位 型號
zdy-2300 zdy-2800
鉆機主機 鉆孔深度 m 300 350
開孔直徑 mm φ94、φ115、φ133
終孔直徑 mm φ94
鉆桿直徑 mm φ63
鉆孔傾角 ° -90～+90
輸出轉速 r/min 70/160
輸出扭矩 n·m 2300/1000 2800/1100
推力 kn 110
起拔力 kn 80
正常進給速度 m/min 0～1.5
推進行程 mm 850
主機外型尺寸 mm 2240×1000×1450
主機重量 kg 1400（不含鉆桿） 1450（不含鉆桿）
泵站 小泵出油調定工作壓力 mpa 16 16
大泵出油調定工作壓力 mpa 16 19
工作介質 46＃抗磨液壓油
油箱有效容積 l 110
外型尺寸 mm 1685×800×840
重量 kg 616 650
操縱臺 旋轉壓力（反轉） mpa 15 18
旋轉壓力（正轉） mpa 14 17
推進壓力 mpa 13 13
外型尺寸 mm 1140×615×1130
重量 kg 175
電動機 電動機型號 ybk2-225s-4 ybk2-225m-4
電動機功率 kw 37 45
電動機電壓 v 380/660 380/660
電動機電流 a 69.9/40.4 84.7/48.9
電動機轉速 r/min 1480 1480
整機重量 kg 2200 2260
