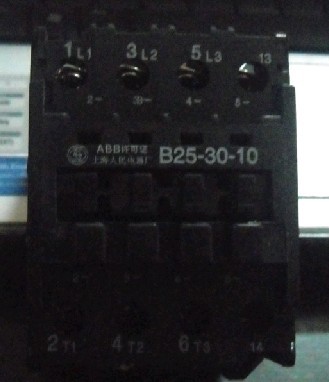

b25-30-10交流接觸器

本產品符合iec158-1（國際電工）, vde0660（德國）,nfc63110（法國）,bs5424（英國）,gb1497-85（中國）,及jb2455-85（中國）等標準。

二、b系列交流接觸器特點

b系列交流接觸器常與熱過載繼電器組合成電磁起動器而增加了過載和斷相保護作用以控制和保護電動機。b系列交流接觸器能很方便的與t系列熱過載繼電器組合。

結構特點
1．接觸器為直動式雙斷點結構，b9 - 30力“正裝式結構”，即觸頭滅弧系統在前面，磁系統在后面(靠近安裝面)，b37 -250為“倒裝式結構”，即磁系統在前面，觸頭滅弧系統在后面。
2。b9可提供四對觸頭(三對主觸頭帶一對常開或常閉輔助觸頭或四對主觸頭)。b9可加裝ca7(一常開或一常閉)輔助觸頭1-4只。
3。b9可加裝ca9(一常開一常閉或兩常開)輔助觸頭1-4只。b9可加裝ca11(一常開一常閉或兩常開)輔助觸頭1-4只。
4。b9可安裝在35mm標準卡軌上。由兩臺cjx8交流接觸器可組成可逆接觸器。
5。b9采用封閉式自然滅弧，b9采用鐵磁柵片滅弧，各級產品均采用耐弧塑料弧罩。

型號 b9 b12 b16 b25 b30 b37 b45
基本規格代碼 9 12 16 25 30 37 45
額定絕緣電壓 v 690
約定發熱電流 a 16 20 25 40 45 45 60
額定控制電源電壓 交流50hz:ac48v、ac110v、ac127v、ac220v、ac380v
ac-1額定工作電流 a 16 20 25 40 45 45 60
ac-3、ac4額定工作電流 a ac220v 8.5 11.5 15.5 22 30 37 44
ac380v 8.5 11.5 15.5 22 30 37 44
ac660v 3.5 4.9 6.7 13 17.5 21 25
ac-3額定工作功率kw ac220v 2.2 3 4 6.5 9 11 13
ac380v 4 5.5 7.5 11 15 18.5 22
ac660v 3 4 5.5 11 15 18.5 22
觸頭組合形式 b9-30-10 b12-30-10 b16-30-10 b25-30-10 b30-30-00 b37-30-22 b45-30-22
b9-30-01 b12-30-01 b16-30-01 b25-30-01 - - -
b9-40-00 b12-40-00 b16-40-00 b25-40-00 - - -
b9-22-00 b12-22-00 b16-22-00 - - - -
