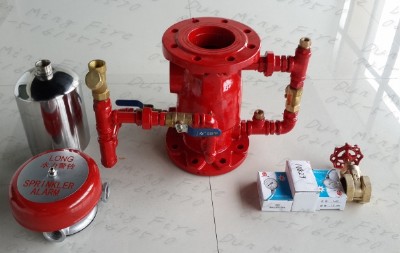

zsfz型濕式報警閥裝置由報警閥、延遲器、水力警鈴、壓力開關、排水閥和過濾器等組成。
1、報警閥
報警閥由閥體，座圈和閥瓣等組成，旋啟式閥瓣將閥體分成上下兩個腔室，上腔室與噴水滅水系統管網相接，下腔室與供水管路相通，此時上下管路壓力大致相等，閥瓣關閉，一旦滅火系統管網上的灑水噴頭的熱敏感元件（玻璃球或易溶合金）受火災發生溫度升高而破裂，噴頭開始噴水，管路壓力下將，當上下壓力差達到一定數值時，閥瓣自動開啟，供水系統開始向滅火系統管路供水，水流經過延遲器流入水力警鈴和壓力開關管路，水力警鈴開始報警，壓力開關轉為電信號輸出，啟動消防水泵，達到自動報警和噴水滅火的目的。
2、延遲器
延遲器是一個圓形筒狀的儲水罐，上下兩端有出水和進水口，下端進水口與報警閥的報警口相連，上端出水口與水力警鈴和壓力開關相連，從進水口進水開始至出水口排水的時間就是延遲時間。平時報
警閥座圈溝槽內的小孔有少量的水進入延遲器，但都在排泄孔排出，一旦有大量的水進入延遲器，延遲器上端出水口向水力警鈴和壓力開關排水，水力警鈴開始報警，壓力開關轉換成電信號輸出，可以啟動報警裝置和消防水泵。水流停止后，延遲器內的水流在5mim時間內由排泄口排空。
3、水力警鈴
水力警鈴是一種水力驅動的機械裝置，從延遲器內出水口的水流驅動下，葉輪開始轉動帶動鈴錘敲擊鈴蓋，發出鈴聲報警。
一、工作原理：
濕式報警閥長期處于伺應狀態，上腔室連接的噴水滅火系統管網中充滿一定壓力的水。保護區內發生火警時，隨著溫度的升高，灑水噴頭熱敏感元件爆破噴水，管路壓力下降，在壓差的作用下，閥瓣自動打開，供水系統開始向噴水滅火系統補充水源，同時通過延遲器的水流作用，水力警鈴開始報警，壓力開關轉換電信號輸出啟動消防水泵和報警裝置，此時火警發生的區域的水流指示器又能發出回信號，告知火災發生的區域，達到自動噴水滅火和發生火警的區域的警報。
二、安 裝與調試
1．安 裝
1) 自動噴水滅火系統所有管路在安 裝后必須進行沖洗，清除管路內雜物、焊渣和污垢后方能安 裝本閥。
2) 濕式報警閥安 裝前應先進行密封試驗，在2.4mpa的靜水壓中保壓5min不滲漏后方可安 裝。
3) 本閥為垂直安 裝，注意水流方向，同時應當考慮留出維修、保養的足夠空間。
4) 安 裝后請將上、下腔壓力表轉向能看清讀數的位置，水力警鈴需要重新安 排位置時，水平距離不大于20m，高差在5m以內。
2．調試
1) 報警閥安 裝完畢后，應先將管網中充水，緩慢升壓，排除管路內的空氣后，檢查系統是否滲漏，確定整個系統無滲漏后再作報警調試和供水試驗。
2) 報警試驗：
開啟未端試驗閥（設在管網中最未端）系統水流動作、水力警鈴、壓力開關都應作出相應動作，也可以打開報警閥的排水球閥（8），當流量相當于一個標準噴頭（15mm）的流量系數k=80±4時，水力警鈴和壓力開關應有動作。
直接打開報警試驗球閥（10），在閥瓣不開啟情況下，水流從銅管直接進入延遲器、水力警鈴、壓力開關后應有動作。
1）管路供水試驗：
打開排水球閥（8），應有大量水流穩定地排出，如有間隙和冒泡，說明供水管路有堵阻現象。應即清除，保證供水管路暢通無阻。
