国自产在线精品一本无码中文|伊伊综合在线视频无码精品|91久热欧美极品第一页|国产精品久久自在自线

形變熱處理按形變的溫度范圍分類

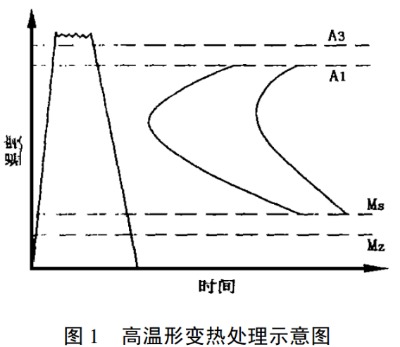

高溫熱處理

是將鋼加熱至穩(wěn)定奧氏體區(qū),保持一段 時間,在該溫度下變形,隨后立即快冷至一定溫度以獲得所需組織的綜合工藝。如果快冷至貝氏體轉變區(qū)后空冷,最后獲得貝氏體組織,則稱之為高溫形變貝氏體化。如果快冷至珠光體轉變區(qū),獲得鐵素體一珠光體組織,這就是通常所說的控制軋制和控制冷卻工藝。

低溫熱處理

是將鋼加熱至奧氏體狀態(tài),保持一定時間,急速冷卻至以下的某一中間溫度(亞穩(wěn)定奧氏體區(qū))進行變形,然后快速冷卻至室溫的綜合工藝。快冷后得到馬氏體組織的低溫形變熱處理,稱為低溫形變淬火。采用該工 藝的鋼種必須具有比較大的亞穩(wěn)定奧氏體區(qū)域,以便有充分時間進行變形。形變溫度在Ms附近和在之下的形變熱處理工藝分別稱為馬氏體相變過程中的形變熱處理和馬氏體相變以后的形變熱處理。

復合熱處理

是將兩種或兩種以上不同的形變熱處理 工藝方法聯(lián)合使用的工藝。如將高溫形變淬火與低溫形變淬火相 結合的復合形變淬火。

2、與普通熱處理比較,形變熱處理后金屬材料能達到更好的強度與韌性相配合的機械性能。有些鋼特別是微合金化鋼,唯有采用形變熱處理才能充分發(fā)揮鋼中合金元素的作用,得到強度高、塑性好的性能。例如09MnNb鋼正常軋制后屈服強度(σs)為39kgf/mm2,-40℃梅氏(Mesnager)沖擊值(αK)為0.63kgf·m/cm2;經正火后,-40℃的αK可提高到6~8kgf·m/cm2,而σs下降5kgf/mm2;如采用控制軋制(形變熱處理工藝之一),強度與韌性都可進一步提高:αs約45kgf/mm2,-40℃的αK可達6~12kgf·m/cm2。 由于以上原因,形變熱處理已廣泛應用于生產金屬與合金的板材、帶材、管材、絲材,和各種零件如板簧、連桿、葉片、工具、模具等。

形變對母相組織結構帶來的變化隨形變條件(形變溫度、道次形變量、總形變量、形變速度……)及金屬材料成分的不同而有差異,根據(jù)對相變的作用,母相形變后的組織結構基本上屬于三類:

1、在再結晶溫度以上形變,道次形變量如超過再結晶臨界變形量,則母相發(fā)生動態(tài)或靜態(tài)的再結晶,使晶粒得到細化;如進行多道次形變,則發(fā)生多次再結晶,母相的晶粒顯著細化(見回復和再結晶)。

2、在材料的再結晶溫度以下形變,母相不發(fā)生再結晶,而產生大量晶體缺陷,或僅發(fā)生回復過程,形成多邊化亞結構。

3、形變誘發(fā)第二相由母相中析出,析出的第二相又與位錯交互作用,使母相的成分與結構皆發(fā)生變化。

形變熱處理中,形變后的母相組織經常是以上幾類的綜合�，F(xiàn)以鋼的奧氏體為例,說明形變后的奧氏體對以后的相變及相變產物的作用。

對鐵素體-珠光體型相變的作用

形變后產生了再結晶的細奧氏體晶粒,使冷卻轉變后的鐵素體也相應得到細化。形變后未發(fā)生再結晶的奧氏體中的大量晶體缺陷,為此后鐵素體的轉變提供了大量形核位置,并使鐵素體形核的熱激活過程更容易進行,這兩者使轉變后的鐵素體晶粒細化;此外形變的奧氏體有加速擴散過程,加速鐵素體轉變速度,提高鐵素體形成的溫度等作用(見附表中類型2)。

如果在奧氏體中存在有形變誘發(fā)析出的第二相,則對細化鐵素體晶粒更為有效。低碳,含有微量(〈0.01%)的Nb、V、 Ti合金元素的微合金化鋼,就屬于這類情況。形變使奧氏體產生多邊化亞晶,在奧氏體晶界堆積較多的位錯,形變又誘發(fā)析出Nb(CN)或其他合金元素的碳、氮化物。細小的第二相首先在奧氏體晶界處及亞晶界上析出,并釘扎亞晶界及晶界,使亞晶的長大和晶界的遷移都受到阻礙,造成奧氏體再結晶核心難以在該處產生,即使產生了也不易長大,從而抑制了奧氏體再結晶的發(fā)生。只有給予更大變形量,進一步提高再結晶的驅動力時,才會發(fā)生再結晶,結果,使再結晶后的奧氏體晶粒比普通低碳鋼細小。大約在950℃以下,形變誘發(fā)析出的第二相,能完全阻止奧氏體發(fā)生再結晶,這樣就相對地擴大了奧氏體未再結晶的溫度范圍,有利于增大未再結晶區(qū)的形變量,使奧氏體產生更大量的晶體缺陷。在奧氏體再結晶區(qū)及未再結晶區(qū)連續(xù)變形,得到的是細小的奧氏體晶粒及高密度的晶體缺陷。這樣的奧氏體轉變后形成的鐵素體晶粒細小而均勻,生產上可得到 5μm直徑的鐵素體(實驗室可得到2μm直徑的鐵素體)。

僅就晶粒細化這一項,就使鋼的屈服強度提高10~15kgf/mm2,同時提高鋼的低溫韌性,使韌性-脆性轉變溫度下降到-70℃。鐵素體晶粒的細化還可以抵銷由于相間沉淀及鐵素體中析出的第二相所造成的脆性,保留其沉淀強化作用,在具有良好低溫韌性的基礎上,進一步提高鋼的屈服強度。 對淬火時馬氏體、貝氏體相變的作用 再結晶的奧氏體僅能細化所轉變的馬氏體或貝氏體組織。形變而未再結晶的奧氏體,對淬火時的馬氏體和貝氏體轉變的作用卻是多方面的(見附表)中類型1、3、5

奧氏體中的大量晶體缺陷使以共格方式長大的馬氏體、貝氏體晶體長大受阻,使轉變后的組織得到細化。奧氏體中的晶體缺陷可被其轉變的馬氏體、貝氏體所繼承,使轉變后的馬氏體或貝氏體組織的位錯密度高于一般熱處理形成的馬氏體和貝氏體的位錯密度。當奧氏體在形變過程產生形變誘發(fā)第二相析出時,這種現(xiàn)象尤為突出。形變誘發(fā)析出的第二相質點,釘扎了奧氏體已有的可動位錯;在進一步形變時,促進奧氏體增殖大量新的位錯,大大增加奧氏體中的位錯密度,相應地增加轉變后的馬氏體的位錯密度。馬氏體、貝氏體中位錯密度提高,是形變淬火得以提高鋼的強度的主要原因。這樣的馬氏體組織在回火時,由于位錯密度高,為碳化物提供了大量形核位置,結果使回火馬氏體中的碳化物質點更細小,分布更均勻。形變誘發(fā)由奧氏體中析出第二相,降低奧氏體中碳和合金的含量,有利于減少孿晶馬氏體,增多板條狀馬氏體的數(shù)量。馬氏體組織的細化、孿晶馬氏體的減少,以及回火時均勻的碳化物分布,是形變淬火鋼韌性好的原因。

奧氏體形變中形成的亞晶粒,比較穩(wěn)定,不僅可為直接形成的馬氏體所繼承,還能遺傳給重新加熱淬火,再次形成的馬氏體組織,使形變淬火后再加熱淬火的鋼的強度仍高于一般淬火鋼。

形變奧氏體除可以細化所轉變的貝氏體外,還能改變轉變的貝氏體組織類型。低碳貝氏體鋼未形變的奧氏體轉變?yōu)樯县愂象w組織,形變的奧氏體則轉變?yōu)轭w粒狀貝氏體組織,這種組織的塑性、韌性比上貝氏體要好。

形變誘發(fā)馬氏體相變 在Ms~Md溫度范圍內形變能誘發(fā)奧氏體轉變?yōu)轳R氏體,而在Ms溫度以上就發(fā)生馬氏體轉變。Md稱為形變誘發(fā)馬氏體開始轉變點。形變誘發(fā)馬氏體可提高鋼的強度,更重要的是,在奧氏體基體中的應力集中,由于形變誘發(fā)馬氏體的產生而得以弛豫,避免微裂紋的產生與擴展,提高鋼的塑性。

上述奧氏體的形變對相變的作用的規(guī)律對于其他合金也基本適用。
