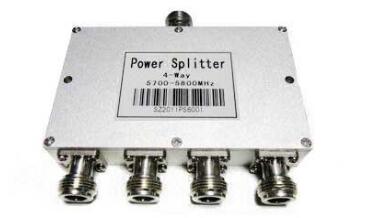

功率分配器
功率分配器是一種將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件,也可反過來將多路信號能量合成一路輸出,此時可也稱為合路器。一個功分器的輸出端口之間應保證一定的隔離度。 也叫過流分配器,分有源,無源兩種,可平均分配一路信號變?yōu)閹茁份敵?一般每分一路都有幾dB的衰減,信號頻率不同,分配器不同衰減也不同,為了補償衰減,在其中加了放大器后做出了無源功分器。
定義
功率分配器也稱為功分器,是一種將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件,也可反過來將多路信號能量合成一路輸出,此時可也稱為合路器。一個功分器的輸出端口之間應保證一定的隔離度。 也叫過流分配器,分有源,無源兩種,可平均分配一路信號變?yōu)閹茁份敵?一般每分一路都有幾dB的衰減,信號頻率不同,分配器不同衰減也不同,為了補償衰減,在其中加了放大器后做出了無源功分器。
技術指標
功率分配器的技術指標包括頻率范圍、承受功率、主路到支路的分配損耗、輸入輸出間的插入損耗、支路端口間的隔離度、每個端口的電壓駐波比等。
1、頻率范圍。這是各種射頻/微波電路的工作前提,功率分配器的設計結構與工作頻率密切相關。必須首先明確分配器的工作頻率,才能進行下面的設計
2、承受功率。在大功率分配器/合成器中,電路元件所能承受的最大功率是核心指標,它決定了采用什么形式的傳輸線才能實現設計任務。一般地,傳輸線承受功率由小到大的次序是微帶線、帶狀線、同軸線、空氣帶狀線、空氣同軸線,要根據設計任務來選擇用何種線。
3、分配損耗。主路到支路的分配損耗實質上與功率分配器的功率分配比有關。如兩等分功率分配器的分配損耗是3dB,四等分功率分配器的分配損耗是6dB。
4、插入損耗。輸入輸出間的插入損耗是由于傳輸線（如微帶線）的介質或?qū)w不理想等因素,考慮輸入端的駐波比所帶來的損耗。
5、隔離度。支路端口間的隔離度是功率分配器的另一個重要指標。如果從每個支路端口輸入功率只能從主路端口輸出,而不應該從其他支路輸出,這就要求支路之間有足夠的隔離度。
6、駐波比。每個端口的電壓駐波比越小越好。
功能
功率分配器的功能是將一路輸入的衛星中頻信號均等的分成幾路輸出,通常有二功分、四功分、六功分等等。功率分配器的工作頻率是950MHz－2150MHz,大家想必對功率分配器是再熟悉不過了。以上三個器件的用途和性能是完全不同的,但在日常使用中往往容易把名稱混淆了,使得人們?cè)谑褂弥腥菀桩a(chǎn)生困惑。衛星電視接收系統中的多臺衛星接收機,共用一面天線,幾面天線共用一臺衛星接收機,以及兩臺以上衛星接收機和兩面以上天線共用,它們之間的連接除了依靠電纜之外,主要是靠切換器的組合編程來實現的。 功率分配器是接多個衛星接收機用的。如果一套天線要接多個衛星接收機就要用功率分配器。根據所接接收機的多少選用功率分配器。如果接兩接收機就用二功率分配器。接四接收機就用四功率分配器。
