自準直儀的光學系統:由光源發出的光經分劃板、半透反射鏡和物鏡后射到反射鏡上。如反射鏡傾斜,則反射回來的十字標線像偏離分劃板上的零位。

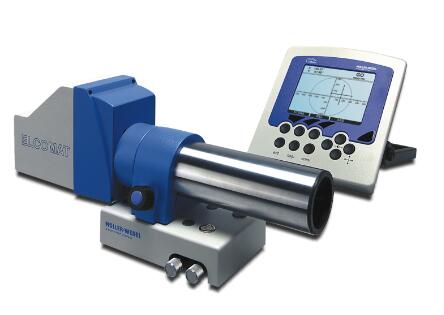

光電自準直儀是依據光學自準直成像原理,通過LED發光元件和線陣CCD成像技術設計而成。由內置的高速數據處理系統對CCD信號進行實時采集處理,同時完成兩個維度的角度測量。 光電自準直儀采用模塊化設計技術,由光學系統、光電轉換系統、數據處理系統組成。通過光學成像系統測量被測平面角度的變化,由光電轉換系統敏感光學信號并將其轉換為電信號供后續數據處理系統進行分析與評估。

光電自準直儀是高精度測量儀器,所以每臺產品出廠時均采用高靈敏度參考系對其進行精確校正,并將校正參數固化在儀器內部應用程序中,保證每一臺產品具有同等的測試精度。用戶通過選配相應的測試附件可以方便的完成多種測量任務。

1、光學自準直儀：當以光電瞄準對線代替人工瞄準對線時,就稱為光電自準直儀。也有幾種不同的類型,光電瞄準（對線）原理與振子式光電顯微鏡的相似、光柵式或其它,精度較傳統自準直儀有所提高。

2、數字自準直儀：基于DSP、計算機及CCD或CMOS技術的新式自準直儀。也分為幾種,最大差異的分類是按面陣和線陣,面線陣CCD只能測試一個方向的數據,可以測試兩個方向線陣的自準直儀是將兩個線陣組合或通過光學方式組合,精度相對差些,最主要的一般都有測試盲點,但是線陣式有時可以做得測試范圍更大些。

一般數字自準直儀具有動態響應和跟蹤功能,也稱為動態自準直儀,部分光電自準直儀也具有此功能。

儀器簡介：

MC030-1401型雙向精密,采用光學自準直原理和二維測量結構,能對機床,儀器精密導軌和精密平板的運動直線度和平直度,同時做水平、垂直二維方向的角、線性值精密測量,工作效率優于目前單向同類儀器。

●儀器用途

MC030-1401型雙向精密,適用于各級計量單位、研究所、大專院校實驗室、工廠計量室,特別適用于車間加工和安裝調試現場。

儀器主體與平面反射鏡聯合使用,可測量工件平直度,平板的平面度。

與光學直角器、帶磁反射鏡聯合使用,可測量垂直導軌的平直度和垂直度。

與多面棱體聯合使用,可測量度盤的圓分度誤差。

取景器為本機選購部件,配合主機進行自準直測量,能使操作快捷簡便。

●儀器特點

本儀器具有原理合理,機構簡單,體積小,精度高,使用方便,配以一定的附件后,能擴大使用范圍的特點。

●工作環境

工作室應清潔,無振動,電源為220V,50HZ交流電,室溫常溫。

●主要技術參數

物鏡焦距；400mm

物鏡口徑；42mm

目鏡放大倍率：17.5倍

測微鼓輪分度值（每格相當于）：

角度值：1〃

線性值：L/200μm （L為反射鏡機座的有效長度,mm）

測量范圍：1600格

測角范圍:0.462度

精度:1〃

分 辨 率：1〃

示值精度：

當測微鼓輪旋轉不超過一周時 ±(0.5 0.01n)格

當測微鼓輪旋轉超過一周時 ±(1.5 0.0015n)格

最大測量距離：0-10m（可選擇0～6米）

儀器主體外形尺寸：254X57X157mm

●儀器配置

標準配置

儀器主機

水平調整板

反射鏡

光源變壓器

6V3WD燈泡

選配附件

帶磁反射鏡（特殊定貨）

光學直角器（特殊定貨）

取景器（特殊定貨）

2、測量時,儀器要放在平穩的地方,嚴防振動,操作時不要過分用力,以免損壞儀器.

3、測量前,應使儀器先通過電預熱30min,尤其對光電自準.

4、光電自準直儀,由于靈敏度高,對環境要求高,溫度變化,氣流,振動都會影響測量高度.最好采用穩壓電源,溫度變化不超過每小時0.5攝氏度。

5、儀器的鏡頭不要隨便拆卸,鏡頭和反射鏡面不要用手接觸和用棉紡布擦拭,外露鏡面可用鏡紙和麂皮擦凈。

6、儀器使用后要放在干燥通風的地方,注意防銹,防潮和保持清潔。

產品特性

雙線陣CCD完成兩維角度同時測量和顯示

高速數字算法實現測量數據的在線補償

PID光源控制系統保證不同材質反光面測量的一致性

提供角秒、度、度分秒、u/m等顯示單位

可選配相關測量附件和測量軟件

可選擇不同的顯示分辨率完成相應的測量

一、應用領域

機械加工工業的質量保證（平直度、平面度、垂直度、平行度等）

計量檢定行業中角度測試標準

角度定位及監控

光學元件的測試及安裝精度控制

二、技術指標

產品型號 ELP3000 ELP2000 ELP200 ELP200L

物鏡焦距 800mm 300mm 200mm 200mm

通光口徑 52mm 50mm 48mm 48mm

探測器 兩個高速線陣CCD元件

測量孔徑 30mm 30mm 30mm 30mm

光源 高亮LED發光組件（中心波長λ=640nm）

信號俘獲范圍 ±600″ ±1300″ ±2000″ ±2000″

有效顯示范圍 ±300″ ±1000″ ±1500″ ±1500″

顯示分辨率 0.01″-1″可調 0.1″-2″可調

測量重復性 0.04″ 0.07″ 0.1″ 0.1″

最大測量距離 20m 20m 20m 20m

測量

精度 中心±100″ ±0.1″ ±0.2″ ±0.4″ ±0.4″

全程 ±0.2″ ±0.4″ ±1″ ±1″

控制器 獨立數字控制器 無

供電 AC220V AC220V AC220V 電池

固定方式 可調底座固定 底面固定

接口 RS-232

重量 4kg 3.5kg 3kg 3kg

工作環境 -10℃-+30℃,相對濕度85%

貯存環境 -20℃-+60℃,相對濕度85%,極限溫度貯存時間少于48h

反光鏡 平面度 為了達到高測量不確定度,應高于λ/8

大小 反射率〉80%的平面時應大于10×10mm

三、選配附件

名稱 規格

標準可調底座 φ65 φ65

標準固定底座 φ65 φ65

激光快速找準器 找準精度 100″

金屬六面反光鏡 平面度優于λ/4,垂直度0.5″

多面反光鏡 17面 23面 36面

兩維可調反光鏡 兩軸獨立旋鈕調節

測量軟件 上位機運行軟件,對測試數據進行評估

四、標準配置：

1、自準直光管一臺

2、雙軸可調底座一臺（ELP200L除外）

3、控制器一臺（ELP200L除外）

4、激光快速找準器一臺（含電源適配器）

5、電源適配器一個

6、控制電纜一根（ELP200L除外）
