非屏蔽雙絞線

雙絞線由8根不同顏色的線分成4對絞合在一起,成對扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響。在EIA/TIA-568標準中,將雙絞線按電氣特性區分為: 三類、四類、五類線。網絡中最常用的是三類線和五類線,目前已有六類以上的。
雙絞線可分為非屏蔽雙絞線(UTP:Unshielded Twisted Pair)和屏蔽雙絞線(STP:Shielded Twisted Pair)兩種類型。

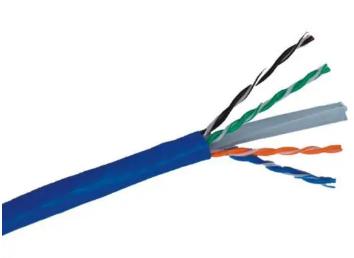

非屏蔽雙絞線
簡介
現在相對流行的是非屏蔽雙絞線,非屏蔽雙絞線無金屬屏蔽材料,只有一層絕緣膠皮包裹,價格相對便宜,組網靈活,更易于安裝。安裝屏蔽雙絞線時,雙絞線的屏蔽層必須接地,在實際施工時,很難全部完美接地,從而使屏蔽層本身成為最大的干擾源,導致性能甚至遠不如非屏蔽雙絞線。所以,除非有特殊需要,通常在綜合布線系統中只采用非屏蔽雙絞線。

非屏蔽雙絞線(英語:Unshielded Twisted Pair,UTP)是一種數據傳輸線,由四對不同顏色的傳輸線互相纏繞所組成,每對相同顏色的線傳遞著來回兩方向的電脈沖,這樣的設計是利用了電磁感應相互抵銷的原理來屏蔽電磁干擾。UTP廣泛用于以太網(局域網)和電話線中。

非屏蔽雙絞線電纜最早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成,它們由電話公司所擁有。

目前UTP被廣泛用于計算機網絡,但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題,惟其價格較光纖同軸電纜低,因此UTP主要用作短途傳輸,一般不多于100米。

UTP電纜末端通常連接RJ-45,以便插入到與其兼容的通信端口中。

特點
非屏蔽雙絞線電纜具有以下優點:

無屏蔽外套,直徑小,節省所占用的空間;
重量輕,易彎曲,易安裝;
將串擾減至最小或加以消除;
具有阻燃性;
具有獨立性和靈活性,適用于結構化綜合布線。

非屏蔽雙絞線
UTP網線由一定長度的雙絞線和RJ45水晶頭組成。
電氣特性區
做好的網線要將RJ45水晶頭接入網卡或HUB等網絡設備的RJ45插座內。相應地RJ45插頭座也區分為三類或五類電氣特性。RJ45水晶頭由金屬片和塑料構成,制作網線所需要的RJ一45水晶接頭前端有8個凹槽,簡稱"8P"(Position,位置)。
金屬觸點
凹槽內的金屬觸點共有 8個,簡稱"8C"( Contact,觸點),因此業界對此有"8P8C"的別稱。特別需要注意的是RJ45水晶頭引腳序號,當金屬片面對我們的時候從左至右引腳序號是1~8,序號對于網絡連線非常重要,不能搞錯。
傳輸距離
雙絞線的最大傳輸距離為 100m。如果要加大傳輸距離,在兩段雙絞線之間可安裝中繼器,最多可安裝4個中繼器。如安裝4個中繼器連接5個網段,則最大傳輸距離可達500m。

EIA/TIA的布線標準中規定了兩種雙絞線的線序568A

與568B。

標準568A:

綠白——1,綠——2,橙白——3,藍——4,藍白——5,

橙——6,棕白——7,棕——8

標準568B:

橙白——1,橙——2,綠白——3,藍——4,藍白——5,

綠——6,棕白——7,棕——8

通斷測試
最后須對線路進行通斷測試,用電纜測試儀測試時,個個綠燈都應依次閃爍。軟件調試最常用的辦法就是采用Windows 95、 Windows 98自帶的Ping命令。如果工作站得到服務器的響應則表明線路正常和網絡協議安裝正常,而這正是網絡應用軟件能正常工作的基礎。
