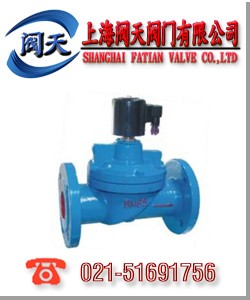

水用電磁閥
水用電磁閥里有密閉的腔,在不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油缸的活塞,活塞又帶動活塞桿,活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
工作原理
本閥為二次開閥的先導式電磁閥,其結構主要由導閥和主閥組成,主閥采用橡膠密封結構。 常位時,活動鐵芯封住導閥口,閥腔內壓力平衡,主閥口封閉。當線圈通電時,產生電磁力將活動鐵芯吸上,主閥腔內的介質自導閥口外泄,以至產生壓力差,膜片或閥杯被迅速托起,主閥口開啟,閥便呈通路了。當線圈斷電,磁場消失,活動鐵芯復位,封閉導閥口,導閥和主閥腔內壓力平衡后,閥又呈關閉狀態。
性能特點
采用直動式膜片結構無壓力啟動,擴充了其使用領域
采用平板式膜片結構啟閉可靠,并增強了該產品的使用壽命。
選用塑封線圈可提高該產品在眾多環境下的安全使用。
規格
型號 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50
流量孔徑 16 20 25 35 40 50
CV值 4.8 7.6 12 24 29 48
接管口徑 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
使用流體粘滯度 20CST以下
使用壓力 空氣/Air: 0~1.0Mpa、水/ Water: 0~0.7Mpa、油/ Oil: 0~0.7Mpa
最大耐壓力 1.0Mpa(常開0.8Mpa)
工作溫度 NBR:-5~80℃/EPDM:-5~120℃/VITON:-10~150℃
使用電壓范圍 ±10%
本體材質 黃銅 shcgfm .com
油封材質 NBR、EPDM、VITON
常用型號
2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二電磁閥/直動式電磁閥/分步直動膜片式電磁閥/常開電磁閥/防水電磁閥/防爆電磁閥/零壓啟動電磁閥/真空電磁閥/大通徑電磁閥/液體/氣體用電磁/定時電磁閥/噴泉電磁閥/水用電磁閥/帶手動電磁閥2W025-06/2W025-08/2W040-10/2W160-10/2W160-15//2W200-20/2W250-25/2W350-35/2W400-40/2W500-50/2WC-10/2WC-15/2WC-20/2WC-25/2WC-35/2WC-40/2WC-50/二位二電磁閥/直動式電磁閥/分步直動膜片式電磁閥/常開電磁閥/防水電磁閥/防爆電磁閥/零壓啟動電磁閥/真空電磁閥/大通徑電磁閥
工作用途
水用電磁閥適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封,故對工作介質的清潔度大大減低,具有啟閉迅速,可靠性高等特點。
水用電磁閥相關產品
127v電源防爆電磁閥用于煤礦井下 dfb20/6礦用電磁
- 產品規格：
- 齊全
- 產品數量：
- 1000
- 經營模式：
- 生產型
- 執照認證：
- 已認證
- 最近更新：
- 2025/3/26 15:01:43
- 經營品牌：
127v電源防爆電磁閥用于煤礦井下dfb20/6礦用電磁閥參數 煤礦井下連接12v或36v或127v電源防爆電磁閥可以用于煤礦井下設備的自動控制。與皮帶保護主機配套使用,也可單獨使用,主要用于井下降塵、降溫￥370元/臺所在地：山東煙臺
山東泳華礦業科技有限公司

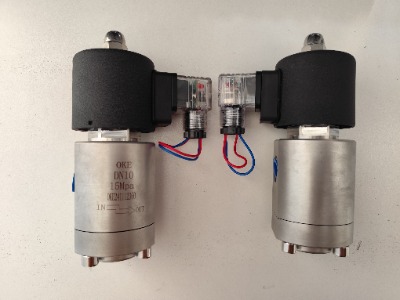

進口水用電磁閥
