調Q技術就是通過某種方法使腔的Q值隨時間按一定程序變化的技術。在泵浦開始時使腔處在低Q值狀態,即提高振蕩閾值,使振蕩不能生成,上能級的反轉粒子數就可以大量積累,當積累到最大值(飽和值)時,突然使腔的損耗減小,Q值突增,激光振蕩迅速建立起來,在極短的時間內上能級的反轉粒子數被消耗,轉變?yōu)榍粌?nèi)的光能量,在腔的輸出端以單一脈沖形式將能量釋放出來,于是就獲得峰值功率很高的巨脈沖激光輸出。聲光調Q技術是指在諧振腔中放入聲光介質,當沒有超聲波存在時,光束可自由通過聲光介質,腔的Q值很高,容易產生激光振蕩。當有超聲波時,聲光介質密度發生周期變化,導致折射率周期變化,使光束發生偏轉,這時諧振腔的Q值很低,使上能級粒子數迅速積累。 QS24-xx-x和QS27-xx-x是工業標準的24MHz和27MHz聲光Q開關,可廣泛應用于燈泵浦和二極管泵浦的1064nm的Nd:YAG激光器中。

1、QS24-5S-S 聲光 Q 開關; 24MHz 射頻頻率;通光直徑 5mm ,用于激光束直徑 3-5mm 左右;超聲模式是壓縮式( C 模式),主要用于非偏振光激光器中;水嘴是 S 型接頭;底面安裝孔是英制螺釘孔。

2、QS27-4S-B-AT1 聲光 Q 開關; 27MHz 射頻頻率;通光直徑 4mm ,用于激光束直徑 3-4mm 左右;超聲模式是剪應式( S 模式),主要用于非偏振光激光器中;水嘴是 B 型接頭;底面安裝孔是公制螺釘孔。

3、QS68-2.5C-B-GH9 聲光 Q 開關; 68MHz 射頻頻率;通光直徑 2.5mm ,用于激光束直徑 2mm 左右;超聲模式是壓縮式( C模式),主要用于線偏振光激光器中;水嘴是 B 型接頭; GH9 是二極管泵浦固體激光器用的小型 Q 開關 。

1、適用于多模非偏振固體激光器,小型偏振/非偏振固體二極管泵浦激光器;

2、水冷型或冷傳導型;

3、 高重復頻率;

4、插損小,抗損傷閾值高;

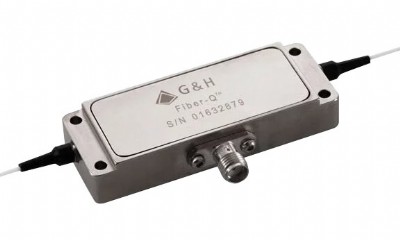

5、可光纖耦合:Q開關和單模光纖的耦合;

在常用的激光打標中,聲光Q開關利用了超聲波和 光柱在介質中散射的相互作用的關系. 光束以與在散射介質中的聲波表面成布拉格角的方向進入, 按照周期性變化的以聲波產生的衍射率進行衍射。

情況簡要解釋見圖1. 首先, 射頻信號被附著在熔融石英上的傳感器所感應到,厚度伸展振動產生. 超聲波橫波由于震動在熔融石英中傳播, 而聲波產生的相光柵也形成了. 激光束當滿足相對于這個相位光柵成布拉格角時發生衍射, 與入射光在太空中分散開。

如果激光光學諧振腔的建成是相對于0維衍射光(非衍射光), 當射頻信號被感知,衍射光便從激光光學諧振腔軸線產生. 結果,激光光學諧振腔內發生損失,及激光振蕩受到打壓. 利用這一現象, 射頻信號只在特定某個時間長度內被感知,(地位低Q值)來暫停激光振蕩. 在此期間,反轉的Nd:YAG激光棒通過連續泵浦積累了很多. 當射頻信號減至零(地位高Q值)和激光光學諧振腔內的損失消除了, 累積的能量以在極短的時間長度內脈沖形式的激光振蕩被激活,. 他們是Q開關脈……

這種情況在圖2被簡要解釋. 當一個射頻信號,受到脈沖調制,可以定期發生Q開關脈沖. 當期Q開關脈沖愈來愈短,比高階的Nd:YAG激光棒生命周期(約200微秒)還要短的時候 ,反轉的數量下跌并且Q開關脈沖的峰值也下跌。
