使用兼容的275(375、475) 型HART 通信器,可獲取來自過程、智能液位控制器或浮筒測量室的信息,用戶還可查詢、組態、標定或測試智能液位變送器。儀表測量精度高、性能可靠、長期穩定性好、使用方便,廣泛適用于電力、石油、化工、冶金、環保、建筑、食品等各行業生產過程中的液位、界位測量與控制。

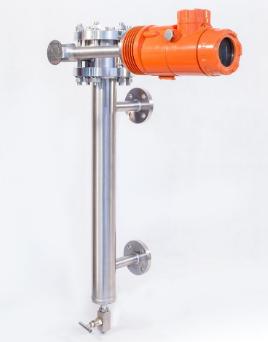

控制器與浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中,與扭力管系統剛性連接,扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值,在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化,從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件,使固定在杠桿組件上的磁鐵發生位移,繼而被霍爾元件感知并轉換為霍爾電勢。DLC3000 數字液位控制器采用微控制器與相關的電子線路測量過程變量,提供電流輸出,驅動LCD 顯示及提供HART 通信能力。微控制器接收經環境溫度補償與線性化了的電信號,同時也補償由于過程溫度變化而引起的液體密度的變化。LCD可顯示模擬量輸出、過程變量(液位、界面高度或密度)、過程溫度、扭力管旋轉角度及變量的百分?jǐn)?shù)范圍等。

主要技術參數

測量范圍:300~3000mm

精 度:液位測量±0.5%FS,界位測量±1%FS

重 復 性:≤±0.25%FS

死 區:≤±0.2%FS

電 源:12~30VDC

輸出信號:模擬量:4~20mADC(正作用)

20~4mADC(反作用)

數字量:HART 1200 波特移頻鍵控(FSK)

液晶顯示:模擬量或液位、界位、溫度、扭力管轉角及百分?jǐn)?shù)范圍

負載電阻:700Ω(24VDC 供電時)

最小密度差:0.05 g/cm3

工作壓力:2.5~32.0MPa

介質溫度:常溫型:-40~150℃ 高溫型:150~350℃

環境溫度:-40~80℃

接液材質:浮筒:304;316

外浮筒:碳鋼;304;316

扭管:316

工作條件的影響:

供電影響:當電壓在規定電壓的最小值與最大值間變化時,輸出變化≤±0.2%FS

溫度影響:工作溫度在-40~80℃內變化時,輸出變化<±0.03%FS/℃

報警跳線:DLC3000 能對故障進行自診斷,也能組態成顯示過程變量的高低報警。當高低位報

警或檢出一個故障時,模擬量輸出信號將顯示低于4mA 或高于20mA,儀表出廠時

儀表是將跳線置于高位上。

防護等級:IP66(NEMA 4X)

防爆等級:本安型:ExiaIICT1~T6

隔爆型:ExdIICT1~T6

電氣接口:2 個1/2-14NPT 內螺紋,一個在底部,另一個在接線盒背面。

結構組成

智能浮筒式液位計由四個基本部分組成:浮筒、彈簧、磁鋼室和指示器。浸在液體中的浮筒受到向下的重力,向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時,浮筒就靜止在某一位置。當液位發生變化時,浮筒所受浮力相應改變,平衡狀態被打破,從而引起彈力變化即彈簧的伸縮,以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣,通過指示器內磁感應元件和傳動裝置使其指示出液位。限位開關的儀表即可實現液位信號的報警功能。
